HVAC製造用CNCプレスブレーキ:ダクト曲げ作業のワークフロー
HVAC製造の効率は、平らな亜鉛メッキ鋼板から完成部品への移行速度に依存します。ダクト工事はしばしばピッツバーグ継手や複雑なオフセット遷移のように、単一の順序で複数の曲げを必要とするため、CNCシステムの精密さは不可欠です。このガイドでは、あなたの HVACプレスブレーキ スループットを最大化し、無駄を最小限に抑えるワークフロー。

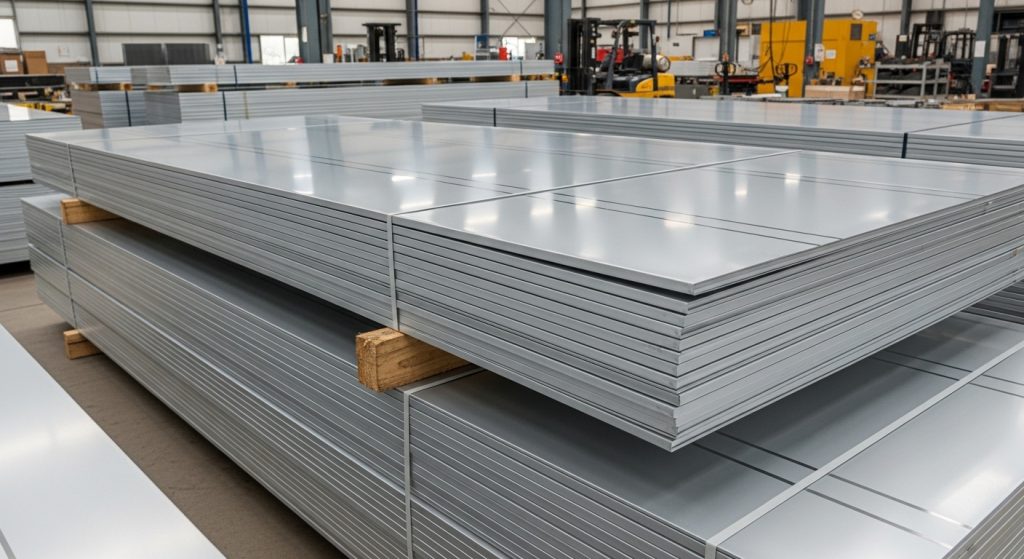

HVACの製造において「鋼板」は通常何を意味しますか?
HVACの文脈では、鋼板は通常、薄口の亜鉛メッキまたは冷間圧延鋼を指します。一方で工業工場は ボイラープレート曲げ 重厚機システムでは、ダクトの大部分が特定の厚さの範囲内に収まります。
- 一般的な材料: 亜鉛メッキ鋼板(G90/G60)、軟鋼板、そして特殊な医薬品や海洋環境向けにステンレス鋼やアルミニウムが時折使用されます。
- 厚さ範囲: ほとんどのHVAC部品は0.8mm(24ゲージ)から3mm(11ゲージ)の範囲です。より重い構造支持は最大6mmまたは12mmまで伸びることがあります。
素材を理解することがトン数計算の第一歩です。例えば、亜鉛メッキ鋼から軽量鋼に変える場合 アルミシートプレスブレーキ プロジェクトでは、CNCの設定を調整してひび割れや表面の傷を防ぐ必要があります。

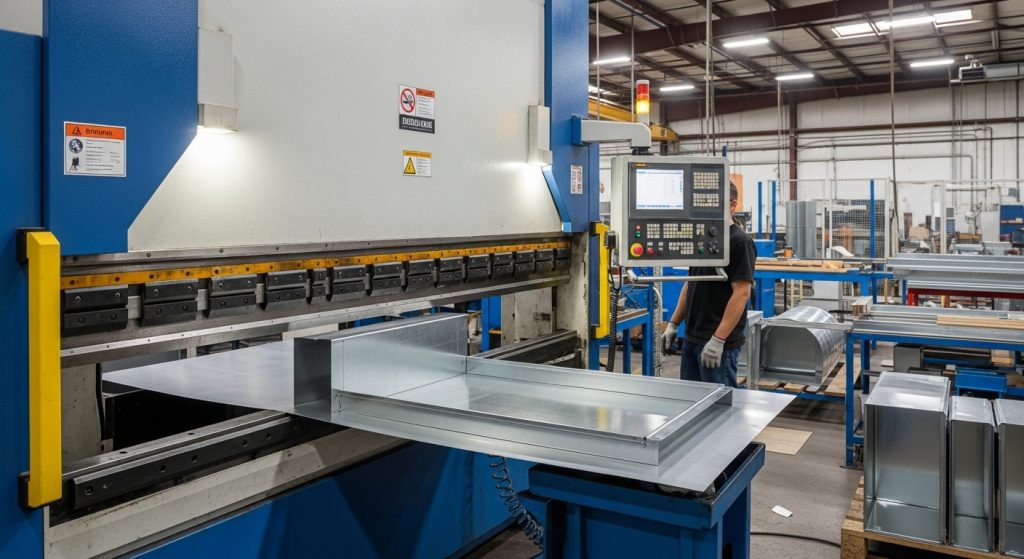

なぜCNCプレスブレーキはHVACダクトに理想的なのでしょうか?
標準的な機械式ブレーキや手動式フォルダーは何十年も業界に役立ってきましたが、CNC油圧システムの自動化には敵いません。
高い繰り返し精度はバッチ生産にどのようなメリットがあるのか?
HVAC systems often require dozens of identical duct sections. A CNC system ensures that the backgauge and ram position are identical for every hit. This means your slip-and-drive joints will always line up, and your flanges will be perfectly square, eliminating the need for on-site "persuasion" during installation.
なぜ角度制御が空気の流れ効率に重要なのか?
気流の動力学は滑らかな遷移に依存します。45度のずれが実際には43度の場合、その結果生じる乱流はシステム全体の効率を低下させる可能性があります。A CNCプレスブレーキ リアルタイムの角度監視と補正を提供し、すべての曲がエンジニアの設計仕様を満たしていることを保証します。
CNCブレーキは多段曲げシーケンスを扱えますか?
はい、ここでROIが最も目に見えます。複雑なHVAC部品、例えば四角から円への遷移は、さまざまな角度や位置で複数の曲げを必要とします。CNCコントローラーは、シーケンス全体を1つのプログラムにプログラムできます。オペレーターは画面上の指示に従うだけで、バックゲージはヒット間で自動的に移動します。これにより部品のマーキングが減り、 電気囲いの曲げ またはダクト作業のワークフロー。
HVAC鋼板の推奨工具セットは何ですか?
HVAC鋼は比較的薄いため、構造用鋼に必要な重くて大きな金具は必要ありません。代わりに、柔軟性とスピードに注力すべきです。
- 標準硬化金型: 鋼材は薄いものの、亜鉛メッキコーティングは研磨性があります。硬化工具を使用することで摩耗を防ぎ、時間をかけて角度精度を維持できます。
- V-Dieの選定: 業界の標準ルールであるV開口=シート厚の6倍から8倍です。標準的な1.2mm(18ゲージ)ダクトには、10mmまたは12mmのV字開口部が理想的です。
- パンチ半径: ダクトワークには、接合部の組み立てを容易にするために、パンチ半径が小さく、シャープで鋭い角を作ることが一般的に好まれます。これはハイエンドでも大きな要素です 家具の金物曲げ.
エアベンディング用のマイルドスチール板の一般的なトン数はどれくらいですか?
Calculating tonnage is essential to prevent machine overload and tool damage. HVAC materials are light, meaning your total tonnage per meter is low, but you still need to be aware of your machine's limits.
| 厚さ | トン/メートル(およそ) | 典型的なHVACゲージ |
| 1mm | 1.3 – 1.6トン | 20-22ゲージ |
| 3mm | 12 – 15トン | 11-12ゲージ |
| 6mm | 50 – 65トン | 1/4" Plate |
| 10mm | 130 – 150トン | 重装備 |
プロの工場でのダクト曲げ作業はどのように機能するのか?
効率とは、単なる曲げではなく、動きに関するものです。高出力ワークフローは特定の順序に従います:
- プログラミング: 設計はCAD/CAMソフトウェアから直接CNCコントローラにインポートされます。ソフトウェアは曲げ順位とバックゲージ位置を識別します。
- 読み込み: オペレーターは平らなシートをバックゲージに当てます。
- 自動自転車: 機械は最初の曲げを行い、バックゲージは2回目の曲げのために格納・リセットされ、操作者はコントローラーの指示に従って部品をひっくり返したり回転させたりします。
- 検証: バッチの最初の部分は角度の精度をチェックします。現代のCNCシステムは、曲げ時にレーザー角度センサーを自動調整することができます。
どの業界で鋼板CNCプレスブレーキが使われていますか?
HVACが主要な推進要因ですが、同じ機械と技術がいくつかの主要分野で使用されています。
- 電気インフラ: 曲げキャビネットや特殊な囲い用です。
- 工業用囲い: 機械用カバー、ガードレール、安全ハウジング。
- インテリアデザイン: カスタムスチール製棚、フレーム、照明器具。
- 建設: フラッシング、雨樋、構造トリムの部品。
HVACの成功のための実践的なショップのコツは何ですか?
- 各バッチのテストベンド: 鋼の硬度は出荷によって異なる場合があります。新しい素材のパレットを始めるときは必ずテストヒットを行い、スプリングバックのキャリブレーションを行ってください。
- グレインの方向に注意: 紙と同じように、鋼にも木目があります。木目に平行に曲げる方が簡単ですが、高ゲージの材料ではひび割れを引き起こすことがあります。最大の構造強度を得るために、常に木目を横切って曲げるようにしてください。
- 小さなVダイを避ける: 小さなV型ダイは非常に鋭いコーナーを作りますが、必要なトン数を増やし、工具の摩耗を加速させます。最長の工具寿命を得るために6x〜8xのルールを守りましょう。
- メンテナンスが王様: 工具は清潔に保ちましょう。V型の底に亜鉛メッキのフレークが溜まり、ヒットの深さが変わり、角度が乱れます。
HVAC部品のバックゲージを最適化するにはどうすればいいですか?
ダクト作業では、バックゲージが最もよく使う道具です。HVAC部品は大きくて扱いにくいことが多いため、少なくとも4軸または6軸のバックゲージを持つ機械を選ぶべきです。これにより、曲げ線がシートの端に平行でない場合のテーパー状の曲げや複雑なオフセットが可能になります。
Additionally, using a "sheet support" system is vital for thin-gauge work. Without support, a large duct panel can sag under its own weight, causing the backgauge measurement to be inaccurate.
高度なトラブルシューティング:よくあるHVACの曲げ問題の解決
問題点:一貫した過度な曲げや不足の曲げ
If your angles are consistently off by a degree or two, check your material constants in the CNC controller. Often, the tensile strength is set to a "default" mild steel value, but galvanized steel behaves differently. Updating the material library can solve this immediately.
The Problem: "Canoeing" on Long Duct Sections
If your 3-meter duct sections are square at the ends but open in the middle, your machine's crowning system needs adjustment. A high-quality machine uses a hydraulic crowning system in the bed to counteract this deflection.
問題:装飾用ステンレスダクトのマーキング
If you are doing high-end exposed ductwork in a restaurant or laboratory, use urethane die film. This thin layer sits between the tool and the steel, preventing the die shoulders from leaving "witness marks" on the finish.
総評:HVACにおける競争優位性
The HVAC market is increasingly commoditized, meaning your profit margins are tied directly to your production speed. A CNC press brake doesn't just bend metal; it removes the "human error" variable from your workshop.
高い繰り返し性、多段階プログラミング、精密なトン数制御を備えた機械に投資することで、すべてのダクトが完璧に作業場から出て、シームレスな設置が可能になります。産業契約の拡大もカスタムショップのワークフローの洗練も、CNCプレスブレーキは現代のHVAC製造ラインの心臓部です。
よくある質問(FAQ)
HVACと重いプレート作業の両方に同じCNCプレスブレーキを使ってもいいですか?
はい、しかし重いプレートに耐えられる構造能力があるか確認してください。ほとんどのHVAC機械は、薄いゲージでの速度に最適化されています。頻繁に10mmプレートに移行する場合は、より重いグレードでトン数の定格が高くなる機械が必要になるかもしれません。
HVACダクトのエアベンディングとボトムベンディングのどちらが良いのでしょうか?
空気曲げの方がほとんどの場合優れています。これにより、必要なトン数が少なく、機械への負荷が少なく、単一の工具セットで角度の柔軟性が高まります。ダクトワークではボトムングはほとんど必要とされず、亜鉛メッキ面に過度なマーキングを引き起こすことがあります。
亜鉛メッキ鋼が金型にくっつくのを防ぐにはどうすればいいですか?
This is caused by "galling." To prevent it, keep your tools polished and lubricated. Some shops use a specialized dry-film lubricant or a thin urethane tape on the die shoulders to act as a barrier.
4000mmのベッド長をHVACに持つ利点は何ですか?
4000mmのベッドなら、長いダクト部分を一度に曲げることができます。これにより最終配線の継ぎ目数が減り、空気の流れ効率が向上し、現場での設置時間も短縮されます。
HVACの曲げには専用のソフトウェアが必要ですか?
標準的なCNC制御は強力ですが、専用のHVACソフトウェアはダクト設計からフラットパターンや曲げシーケンスを自動的に生成し、直接機械にアップロードすることで手作業のプログラミング時間を節約できます。
