アップアキングプレスブレーキ
JSラゴス上方のプレスブレーキは下部ビームで作動します (ベッド) 固定された上部の梁に向かって上昇します. この設計はあまり一般的ではありませんが、特定の用途で独自の利点を提供します. 高速サイクル速度と組み合わせて、 55 1分あたりのストローク数, 精度と高い生産性の両方を実現しています. 主な特徴: 1.コンパクトデザイン o上梁が固定されているため, 構造はよりコンパクトにすることができます. o小型プレスブレーキや特定のニッチ用途でよく使われます. 2.オペレーターに優しいセットアップ oワークピースは下部ビームが上方に動いている間も支えたままにできます. o軽量または短い部品の取り扱いが容易です. 3.簡易油圧 通常は単一の上向き油圧運動を使用します. oCan 一部の機械設計では複雑さを削減できます. 4.初期コストの低減 oUp-Actingシステムは、より小さなトン数範囲で建設する方がコストが安い場合があります. oエントリーレベルの板金作業に魅力的です.
-
モデル MG-1003
-
名目圧力 100トーン
-
曲げ長さ 曲げ長さ

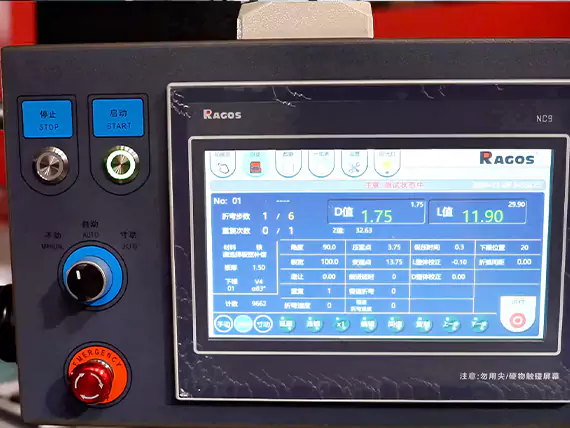

コントローラ
JS RAGOSは独自開発のCNC制御システム
設計対象 簡略, 確実, 使いやすさ 経験がほとんどないオペレーターであっても.
直感的で多用途なインターフェース
このシステムはマルチモードを備えています, 学習時間を最小限に抑え、迅速な操作設定を可能にする使いやすいコントロールパネル. そのシンプルな設計は、経験の浅いオペレーターでも対応可能です
JS RAGOSは独自開発のCNC制御システム
設計対象 簡略, 確実, 使いやすさ 経験がほとんどないオペレーターであっても.
直感的で多用途なインターフェース
このシステムはマルチモードを備えています, 学習時間を最小限に抑え、迅速な操作設定を可能にする使いやすいコントロールパネル. そのシンプルな設計により、経験の浅いオペレーターでも滑らかで正確な曲げが可能です.
滑らかで正確な曲げ.
見積もりを依頼する

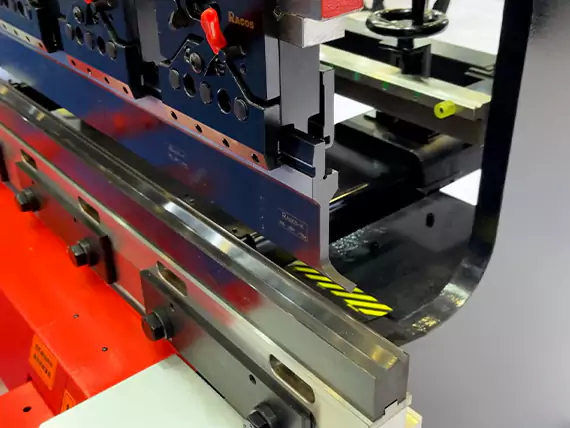

アマダ・スクリップタイプのパンチホルダー
工具不要のロック: しっかりクランプで締めること, パンチを滑り込ませてレバーを回すだけです; 工具は不要です.
時間の節約: 標準保持者と比較して, 工具の切り替え時間はそれ以上短縮されます 50%, 設置時間と労力を大幅に削減します.
多用途クランプ:
前後両方のクランププレートで動作します, 干渉や複雑な部品形状に対応するためのパンチ配置の柔軟性を可能にします.
見積もりを依頼する

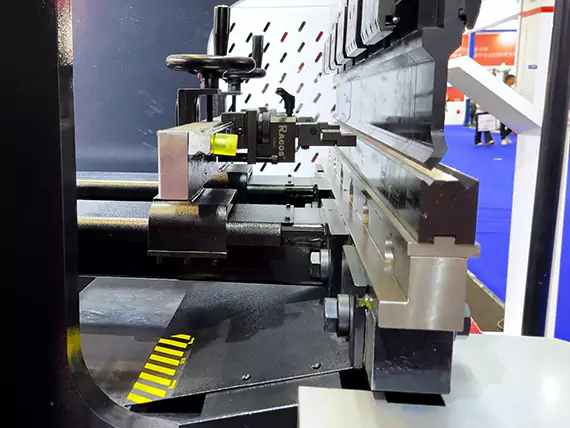

リライアル・バックゲージ
アップアクティングプレスブレーキのバックゲージシステムは、曲げ時にワークピースの正確かつ再現可能な位置を確保するよう設計されています. 正確なアライメントを提供します, セットアップ時間の短縮と曲げの一貫性の向上.
- 高精度– 信頼性と一貫性のある位置取りのためにCNCで制御.
- 柔軟な調整– 複数の軸に沿って移動するようにプログラム可能です, 複雑な曲げ列を可能にする.
- 安定性– アップアップアクトデザインにより、ワークピースがテーブル上でしっかりと支えられるようになっています, バックゲージの位置調整をより安定させる.
見積もりを依頼する
技術仕様
より詳細な仕様については, どうぞお気軽にお問い合わせください. より詳細な仕様については, どうぞお気軽にお問い合わせください. より詳細な仕様については, どうぞ遠慮なく お 問い合わせ!
| モデル | MG-1003 | MG-8025 | MG-6020 | MG-5016 | MG-3512 | |
| 名目圧力 | 100トーン | 80トーン | 60トーン | 50トーン | 35トーン | |
| 曲げ長さ | 3100mm | 2500mm | 2000mm | 1600mm | 1200mm | |
| サイドプレート間の距離 | 2550mm | 2090mm | 1700mm | 1220mm | 1020mm | |
| 喉の深さ | 405mm | 405mm | 405mm | 405mm | 300mm | |
| 開局の高さ | 390mm | 390mm | 390mm | 390mm | 390mm | |
| 卒中 | 100mm | 100mm | 100mm | 100mm | 100mm | |
| 作業速度 | 高速 | 52mm/s | 52mm/s | 52mm/s | 52mm/s | 52mm/s |
| 曲げ速度 | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | |
| 帰還速度 | 46mm/s | 46mm/s | 46mm/s | 46mm/s | 46mm/s | |
| 次元 | 長さ | 3130mm | 2650mm | 2180mm | 1680mm | 1465mm |
| 幅 | 1450mm | 1350mm | 1350mm | 1350mm | 1200mm | |
| 高さ | 2480mm | 2320mm | 2160mm | 2160mm | 1960mm | |
| 主電動機の電源 | 7.5kW | 7.5kW | 5.5kW | 4.0kW | 3.0kW | |
| オイルシリンダーの数 | 3パソコン | 3パソコン | 3パソコン | 1パソコン | 1パソコン | |
| オイルタンクの容量 | 72l | 55l | 45l | 40l | 33l | |
| 重さ | 6600kg | 4300kg | 3500kg | 2800kg | 2200kg | |
よくある質問
-
アップアクトプレスブレーキとダウンアクティングモデルの構造的な違いは何ですか?
-
なぜ限られたスペース環境でアップアウェイのプレスブレーキが好まれるのか?
-
アップアクトのデザインは曲げの精度や再現性に影響しますか??
-
アップアクトプレスブレーキに適した材料や厚さはどのようなものか?
-
アップアウェイトマシンとダウンアウェイトタイプでは安全システムは違いますか??
