タンデムプレスブレーキ

有限要素解析(FEA)は、実際の作業条件下での構造性能をシミュレート・最適化するためにプレスブレーキ設計に適用されています。応力分布、変形、荷重能力を分析することで、生産前に最大強度、精度、耐久性を発揮する機械フレームを確保します。

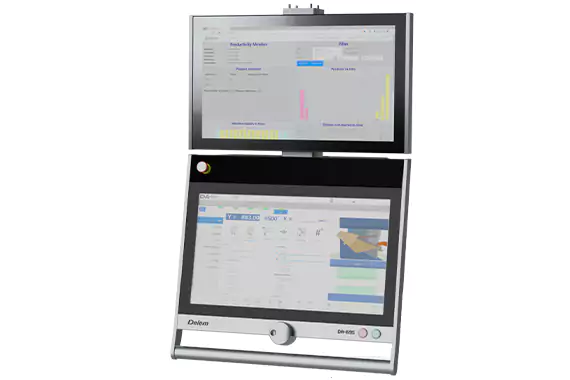

DA-60SシリーズCNCプレスブレーキ制御の第二表示ソリューション

• 24インチ高解像度カラーTFT
• 産業用タッチスクリーン機能
• HDMIインターフェース
• CNCの独自のスイッチ機能
• USB、周辺機器インターフェース、自動切り替え2倍のUSB、ソースとの切り替え、1倍のUSB接続、直接接続

RexrothとHaweの高級部品が油圧システム用に取り揃えており、長寿命、優れた効率、安定した性能を保証します。独立したオイルタンク設計のおかげで、アフターメンテナンスがより簡単かつ便利になりました。オイルタンクには耐久性向上と腐食防止のために防錆リン酸処理が施されています。
さらに、時間とともにオイルパイプラインを詰まらせるスラッジの発生を防ぐことで、オイルの純度を保つことができます。高度な油圧部品、頑丈な構造、そして積極的な戦略を駆使し、当社のプレスブレーキは世界中のお客様に信頼性の高い作動とダウンタイムの短縮を提供します。

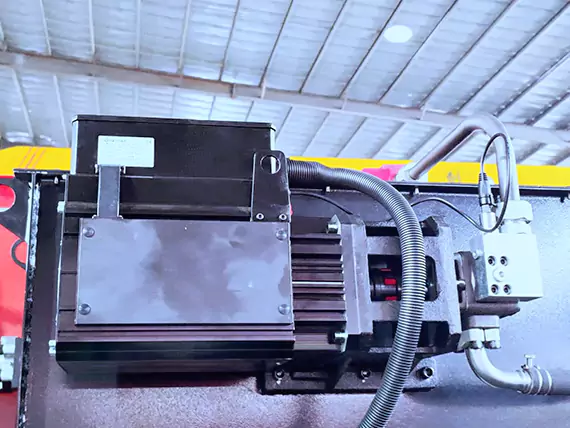

JSラゴス 高効率サーボモーター これにより電気料金を以下のように削減できます。 20–30% 従来のシーメンス製モーターと比べて。これらのサーボモーターは、驚くほど低いノイズで動作します。 20 dB—より静かで快適な作業環境を提供する。先進的な油圧と省エネかつ低騒音のサーボ技術の組み合わせにより、プレスブレーキは優れた性能と運用コストの削減を実現しています。

1. 光学保護機能:サポート
2. 光学イメージング機能:サポート
3. レーザー送信機:クラス1ブロックレーザー
4. 受信機:統合画像処理機を備えたカメラ受信機
5. 推奨光学距離の最大:8メートル
6. センシングエリア:30mm(H)×30mm(W)
7. 最小物体検出解像度:2mm
8. コネクタタイプ:M12 12ピン
9. 工具互換性:V工具と非標準工具
10. 統合状態LED:サポート

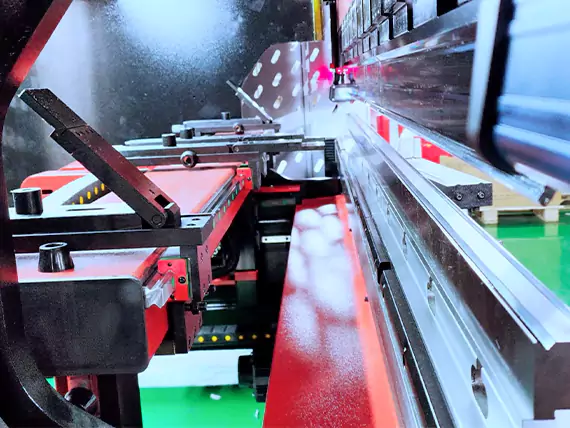

• ボールスクリューとリニアガイドパートナー TPI、Hiwin
• オプション軸 Z1-Z2。
• 指にはダブルストップとマイクロメトリック調整があります。
• 位置精度±0.03mm。
• ザクシス速度1000 mm/s。
• Xaxis速度400mm/s。
• 裏側のライトカーテン

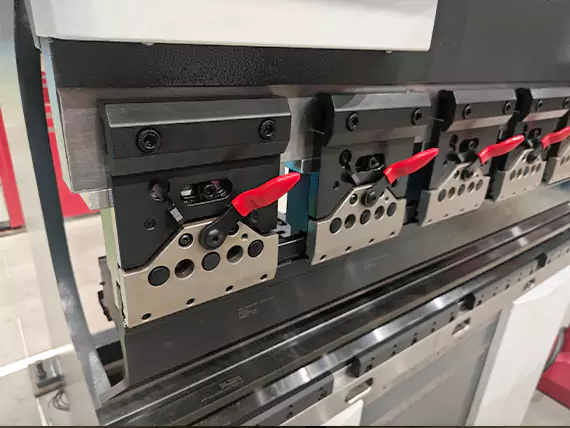

アッパープレスブレーキパンチは、Amadaのクイッククランプのおかげで、迅速かつ安全に、工具を使わずに取り付け・取り外しが可能です。オペレーターは基本的なレバーやカムロック機構で数秒で機器を固定・解除できるため、セットアップ時間を大幅に短縮し、生産生産性を向上させます。

高強度合金鋼で製造され、完璧なアライメントのために精密に加工されたアマダのクイッククランプは、安定したクランプ力と安定した曲げ精度を実現します。人間工学的な設計によりオペレーターの疲労が軽減され、耐久性の高い構造により重労働環境下でも長寿命が保証されます。

クラウニングテーブルは、曲げ時の機械フレームのたわみを補正するために設計されたプレスブレーキ機能です。

機械式くさびや油圧システムを用いてテーブル中央にわずかな上向きの曲線を作ることで、ワークピース全長にわたって一定の曲げ角を確保し、全体の曲げ精度を向上させます。

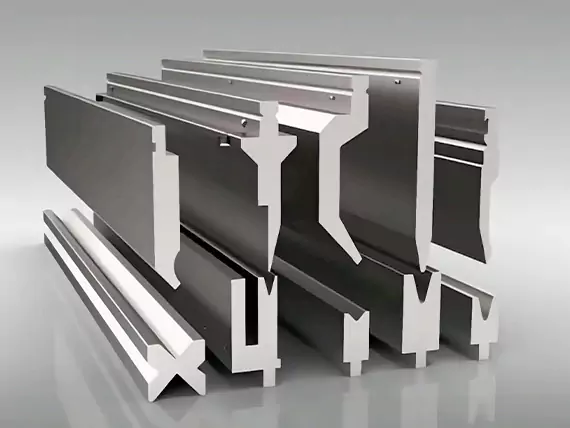

私たちのすべての機械が来ています 標準装備は1つの完全な工具セット設置直後に生産を開始できることを保証します。

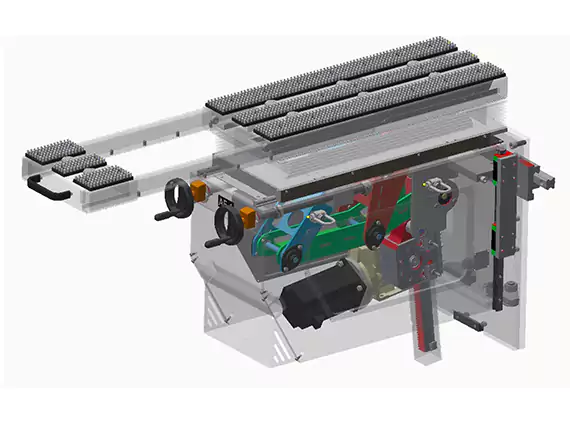

ザ フォロワー支援システム 曲げ工程中に作業品を自動的に支え、従うことでオペレーターを支援します。特に 大きい、重い、または長いシーツオペレーターの労力を軽減し、安全性を向上させています。

• 自動フォロー– 支持アームは曲げの工程と同期して動き、シートを安定させます。
• 労働節約– 大型または重い部品を扱う際に複数のオペレーターが必要になるのを減らします。
• 安全で人間工学的– オペレーターの身体的負担とリスクを最小限に抑え、職場の安全性を高めます。
• 柔軟な利用– 不要なときは調整や駐車が可能で、作業スペースの効率を保つことができます。
• 高積載能力– 各サポートアームは最大以下まで運ぶことができます 250 kgこれにより、重厚な用途に適しています。

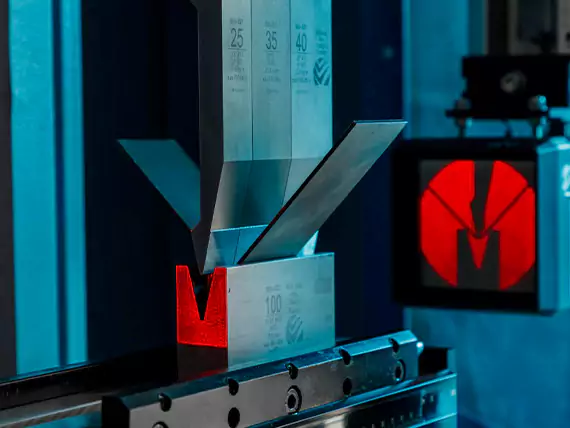

ザ レーザーチェックシステムは、 データ-M & ビジョンコンポーネントは、単一の曲げ操作で非常に正確な曲げ角を保証します。

CNCプレスブレーキ向けの完全自動レーザー支援曲げ角測定ソリューションとして、iMeasureは材料の種類や厚さに関係なく正確な角度検出を提供します。精度は ±0.1°、これまで達成不可能だった精度のレベルを達成しています。

このシステムはレーザービームをシート表面に照射し、それをカメラで検出することで曲げ角を自動的に補正します。レーザービームとカメラ軸の角度を計算することで、実際の曲げ角を算出し、スプリングバックを補正し、加えられた力を最適化して完璧な結果を得ます。
