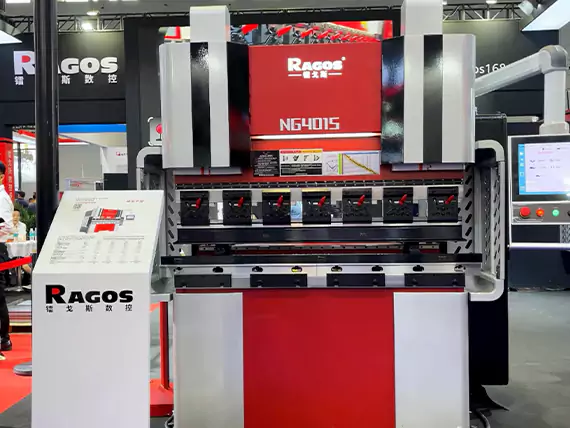

電動プレスブレーキ

🔹 フレーム構造

この機械は重厚な溶接鋼フレームを採用しており、優れた剛性、強度、耐久性を提供し、長期的な安定した性能を実現します。

🔹 熱処理およびショットブラスト

溶接後、フレーム全体が行われます 応力緩和熱処理 そして ショットブこれにより内部応力が効果的に除去され、変形が最小限に抑えられ、構造安定性が向上します。

🔹 CNC精密加工

すべての重要な取り付け面は 単一クランプ操作 CNC垂直加工センター上で。これにより、優れた平行性と垂直性が保証され、優れた精度と一貫した曲げ品質を実現します。

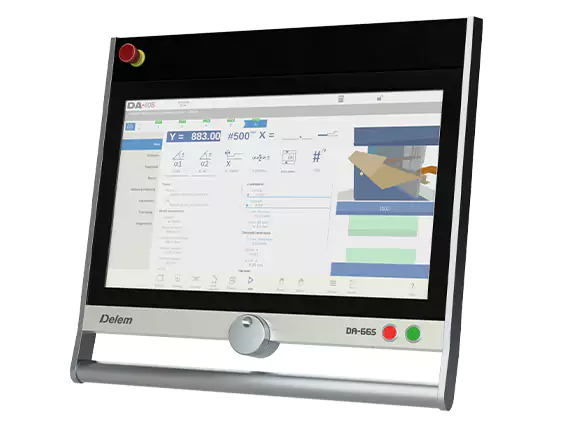

• 2Dグラフィカルタッチスクリーンプログラミングモード
• シミュレーションおよび生産における3D機械表現
• 24インチ高解像度カラーTFT
• Delem Modusysの互換性(モジュールのスケーラビリティと適応性)
• USB、周辺機器インターフェース
• コントロールのマルチタスク環境内でのユーザー固有のアプリケーションサポート
• センサーの曲げと補正インターフェース
• Profile-S2Dオフラインソフトウェア

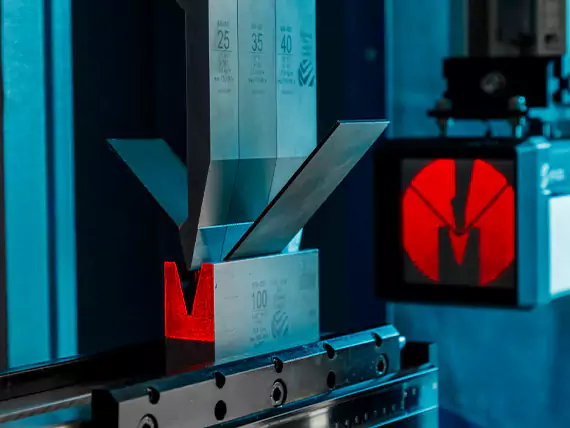

1. 光学保護機能:サポート
2. 光学イメージング機能:サポート
3. レーザー送信機:クラス1ブロックレーザー
4. 受信機:統合画像処理機を備えたカメラ受信機
5. 推奨光学距離の最大:8メートル
6. センシングエリア:30mm(H)×30mm(W)
7. 最小物体検出解像度:2mm
8. コネクタタイプ:M12 12ピン
9. 工具互換性:V工具と非標準工具
10. 統合状態LED:サポート

JSラゴス機では、2つの格子定規がガイドレールの摩耗による精度の変動を排除し、正確な同期と構造的安定性の向上を実現しています。

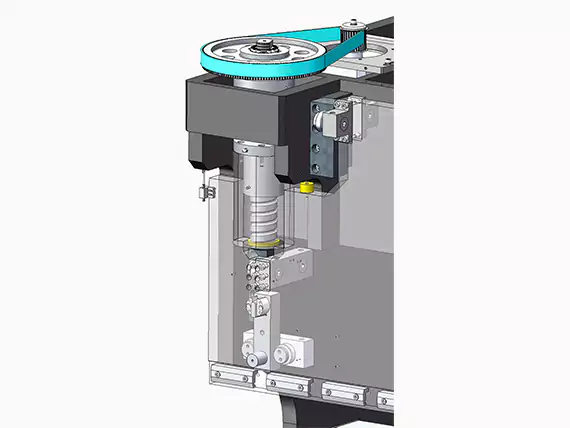

滑らかな動きと信頼性の高い同期は高精度のボールスクリュードライブ2基によって保証され、偏心荷重による損傷も丁寧に作られたヒンジ構造によって防がれます。
高度な曲げ精度と長期的な運用信頼性は、リアルタイムの格子定規フィードバック管理を用いて実現されるシステムの高精度な配置によって保証されています。

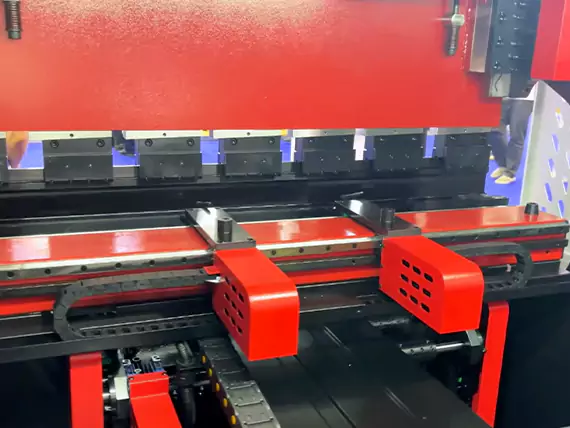

高精度バックゲージシステム

当社のプレスブレーキには 高精度バックゲージシステム、これは金属板の迅速かつ正確、かつ繰り返し可能な位置取りを確保するために設計されています。使用 ボールスクリュー、リニアガイド、精密ベルトこのシステムは滑らかな動きと長期的な信頼性を保証します。

主な特徴:

• ±0.03 mm 位置精度
• X軸、右軸、Z軸での高速移動
• ダブルストップフィンガーによるマイクロメトリック調整
• 薄板支持システム(SPA)は、1つの支持部あたり30kgの荷重能力を持つ
• モジュール設計で、4軸、6軸、または多軸構成に柔軟に対応しています

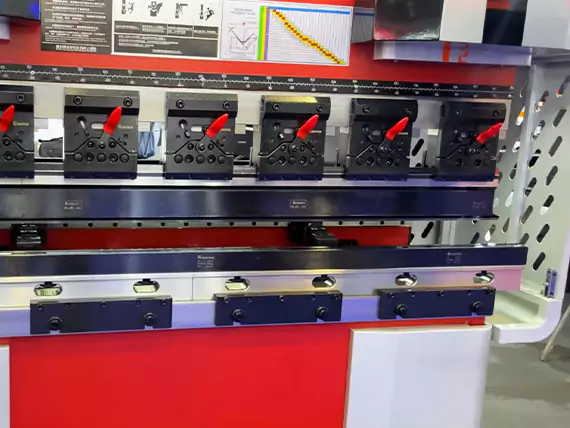

高速ロード

小型のセクショナイズドパンチはホルダー前面からスナップイン・スナップで外すことができます。

セーフティグルーブ

パンチホルダー上部の安全溝を利用して、パンチを機械に取り付ける特別なキャンププレートも用意されています。この特殊なクランププレートは、クランプを水平に動かす必要がある際にパンチが落ちるのを防ぎます。

オペレーターの安全

落下防止バーは設置時にパンチがパンチホルダーから落ちるのを防ぎ、オペレーターの安全性を高めます。パンチをクランプに挿入すると、ブレーキベッドのどの場所にでも移動できるため、クランプから落ちる可能性を排除します。

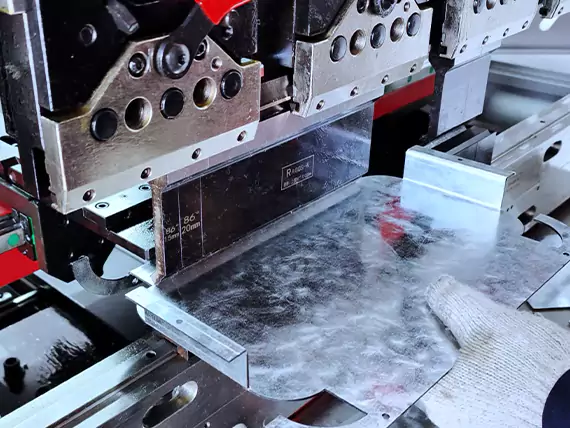

私たちは提供します カスタマイズプレスブレーキ金型 さまざまなベンディング用途に対応するためです。私たちのすべての道具は 42CrMo高強度鋼、 熱処理 優れた硬度、耐久性、長い使用期間を確保するためです。

私たちはまた、 セグメント型金型サービスこれにより、異なる曲げ長さや形状に柔軟に対応できる仕組みが可能となります。当社の工具はカスタマイズ可能です Wila、Amada、その他の標準ツールシステム互換性と簡単な取り付けを保証します。
