ハイブリッドCNCプレスブレーキ

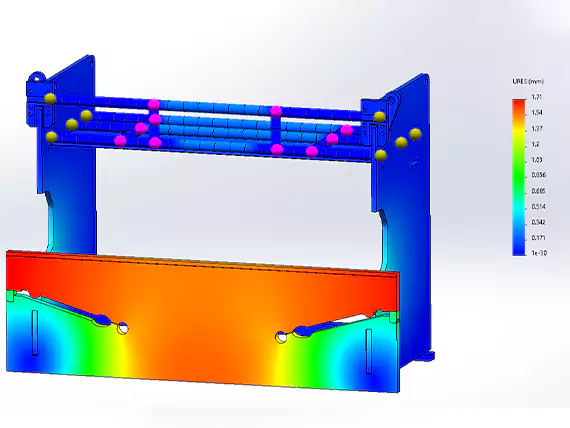

有限要素解析(FEA)は、実際の作業条件下での構造性能をシミュレート・最適化するためにプレスブレーキ設計に適用されています。応力分布、変形、荷重能力を分析することで、生産前に最大強度、精度、耐久性を発揮する機械フレームを確保します。

私たちは、4軸から6軸、8軸までの軸構成を可能に、完全カスタマイズ可能なプレスブレーキCNC制御システムを提供しています。標準的な曲げ作業、複雑な多段階作業、完全自動化の曲げ生産など、クライアントの独自の生産ニーズに合わせてカスタマイズされています。当社の製品は、できる限り正確で効果的、かつ使いやすいように設計されています。

制作ニーズに応じて、2Dおよび3Dプログラミング、包括的な3Dシミュレーション機能など、最適な特徴を提案できます。Delem、Cybelec、ESA、STEPなどの著名なCNCメーカーと協力し、プレスブレーキに最先端の制御技術を搭載し、信頼性の高い動作と卓越した曲げ精度を保証します。

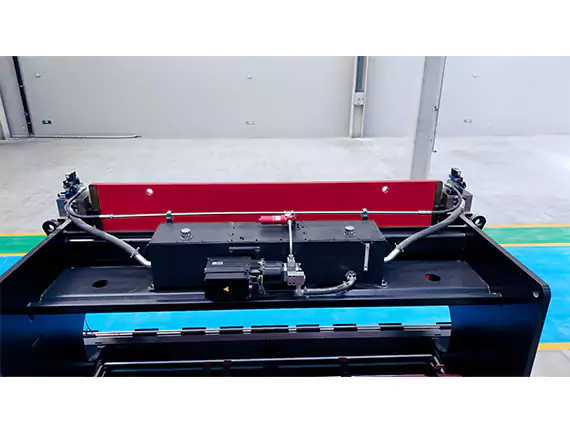

RexrothとHaweの高級部品が油圧システム用に取り揃えており、長寿命、優れた効率、安定した性能を保証します。独立したオイルタンク設計のおかげで、アフターメンテナンスがより簡単かつ便利になりました。オイルタンクには耐久性向上と腐食防止のために防錆リン酸処理が施されています。

さらに、時間とともにオイルパイプラインを詰まらせるスラッジの発生を防ぐことで、オイルの純度を保つことができます。高度な油圧部品、頑丈な構造、そして積極的な戦略を駆使し、当社のプレスブレーキは世界中のお客様に信頼性の高い作動とダウンタイムの短縮を提供します。

従来のシーメンスモーターと比べて電気料金を20〜30%削減できるJSラゴスの高効率サーボモーターです。これらのサーボモーターは約20dBという非常に低いノイズで動作し、より静かで快適な作業環境を提供します。先進的な油圧と省エネかつ低騒音のサーボ技術の組み合わせにより、プレスブレーキは優れた性能と運用コストの削減を実現しています。

DSP LASERは、機械の動く部分と固定部分の間で誤って発生する押し潰しの危険からプレスブレーキオペレーターを保護します。この装置のアイデアは、プレスブレーキの動く部分に保護ゾーンを取り付けるというものです。

これはDSP LASERによって生成され、機械が停止に必要な距離よりも高い位置で上ツール頂点の下に設置された、適切かつ特別な寸法の体積です。保護帯は可動部分と一体化しているため一緒に動き、この部分のレースを固定されたパーツに向かって前進させます。保護区域に入る際の障害物(例えばオペレーターの指)が発生します。即座に検出され、その結果、可動部品の動きが中断されます。

• ボールスクリューとリニアガイドパートナー TPI、Hiwin
• オプション軸Z1-Z2。
• 指にはダブルストップとマイクロメトリック調整があります。
• 位置精度±0.03mm。
• Z軸速度は1000 mm/sです。
• X軸速度400 mm/s。
• 裏側のライトカーテン

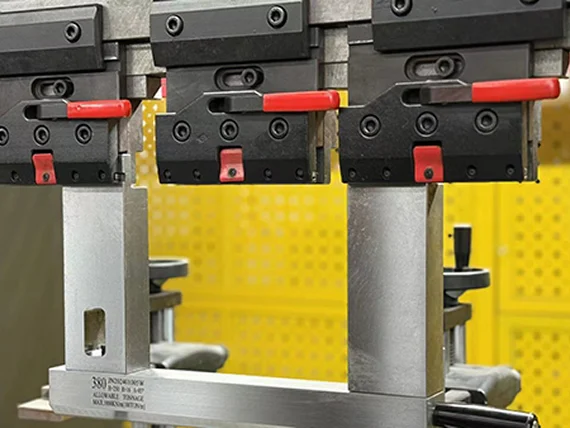

アッパープレスブレーキパンチは、Amadaのクイッククランプのおかげで、迅速かつ安全に、工具を使わずに取り付け・取り外しが可能です。オペレーターは基本的なレバーやカムロック機構で数秒で機器を固定・解除できるため、セットアップ時間を大幅に短縮し、生産生産性を向上させます。

高強度合金鋼で製造され、完璧なアライメントのために精密に加工されたアマダのクイッククランプは、安定したクランプ力と安定した曲げ精度を実現します。人間工学的な設計によりオペレーターの疲労が軽減され、耐久性の高い構造により重労働環境下でも長寿命が保証されます。

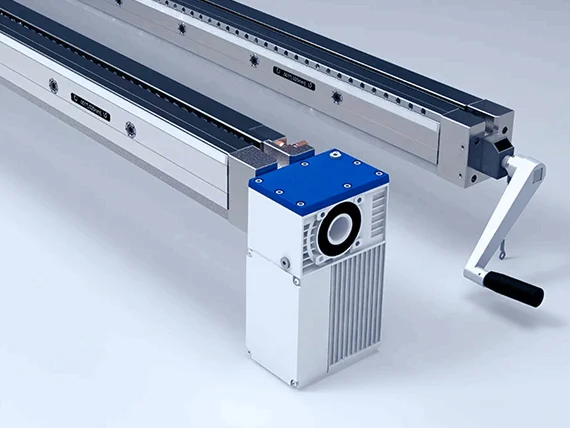

クラウニングテーブルは、曲げ時の機械フレームのたわみを補正するために設計されたプレスブレーキ機能です。

機械式くさびや油圧システムを用いてテーブル中央にわずかな上向きの曲線を作ることで、ワークピース全長にわたって一定の曲げ角を確保し、全体の曲げ精度を向上させます。

当社のすべての機械には標準で一つの完全な工具セットが付属しており、設置後すぐに生産を開始できます。

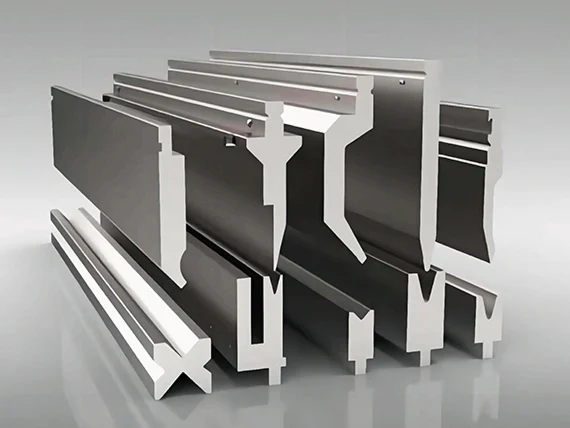

当社は、さまざまな曲げ用途に対応できるよう特別に設計されたプレスブレーキ金型を提供しています。すべての工具はプレミアムな42CrMo合金鋼で作られており、驚くべき強度、耐久性、耐摩耗性を持っています。耐用年数を延ばし、曲げの品質を安定させるため、各工具は精密な熱処理が施されています。

さらに、セグメンテーションサービスも提供しており、機器を管理可能な長さに分けて、迅速なセットアップと取り扱いを容易にします。お客様のプレスブレーキ作業に最大限の柔軟性を提供するため、Wila、Amada、その他の主要工具システムと互換性のある金型を製造可能です。

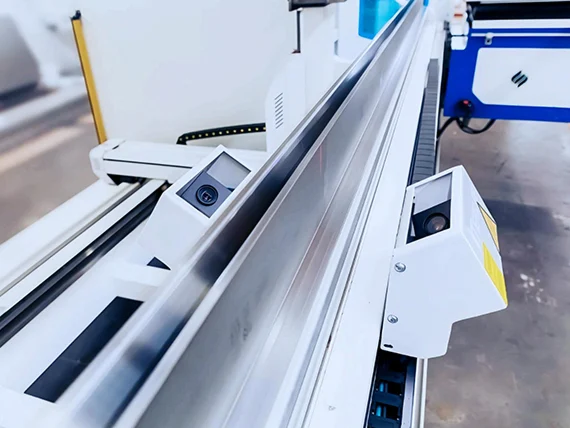

Data-M & Vision Componentsと共同開発されたレーザーチェックシステムは、単一の曲げ操作で高精度な曲げ角を保証します。

CNCプレスブレーキ向けの完全自動レーザー支援曲げ角測定ソリューションとして、iMeasureは材料の種類や厚さに関係なく正確な角度検出を提供します。±0.1°を超える精度で、これまで達成不可能だった精度を実現しています。

このシステムはレーザービームをシート表面に照射し、それをカメラで検出することで曲げ角を自動的に補正します。レーザービームとカメラ軸の角度を計算することで、実際の曲げ角を算出し、スプリングバックを補正し、加えられた力を最適化して完璧な結果を得ます。
