フル電動CNCプレスブレーキ: 完全バイヤーズガイド 2026
Aフル電動CNCプレスブレーキ 油圧動力装置を完全に置き換え、サーボモーターとボールスクリューを用いて油圧オイルの一滴も流さずに曲げ力を発生・制御します. ポンプがアイドル状態に動いているわけではありません. オイル交換がありません. ウォームアップの時間もない. その結果、現行のプレスブレーキ技術の中でも最高の位置精度を提供する機械が誕生しました, さらに、1回の曲げサイクルごとのエネルギー消費が最も少ない.
このガイドでは、フルエレクトリック技術がどのように機能するかを正確に説明しています, チェックすべき仕様, 本番環境で最も適している場所, そして、その実極限は.
フル電動CNCプレスブレーキの仕組み
Aフル電動CNCプレスブレーキ 精密ボールスクリューに接続されたサーボモーターを通じて曲げ力を発生させます. 制御システムが曲がり角を指示したとき, サーボモーターがボールスクリューを回します, これによりラムが下方向に押し込まれ、測定された, フォース・プログラマブル. リニアエンコーダやグレーティングルーラーからの位置フィードバックがループを閉じます, そのため、機械は高性能システムではリアルタイムで±0.001mm以内に位置を修正します.
駆動系には油圧回路はありません. これにより誘導モーターは不要になります, 油圧ポンプ, 油圧マニホールド, シリンダーシール, そしてオイルろ過システム――すべてを同時に. 残るのは機械的に単純です, 電気的精度, そして作業環境も大幅に清潔です.

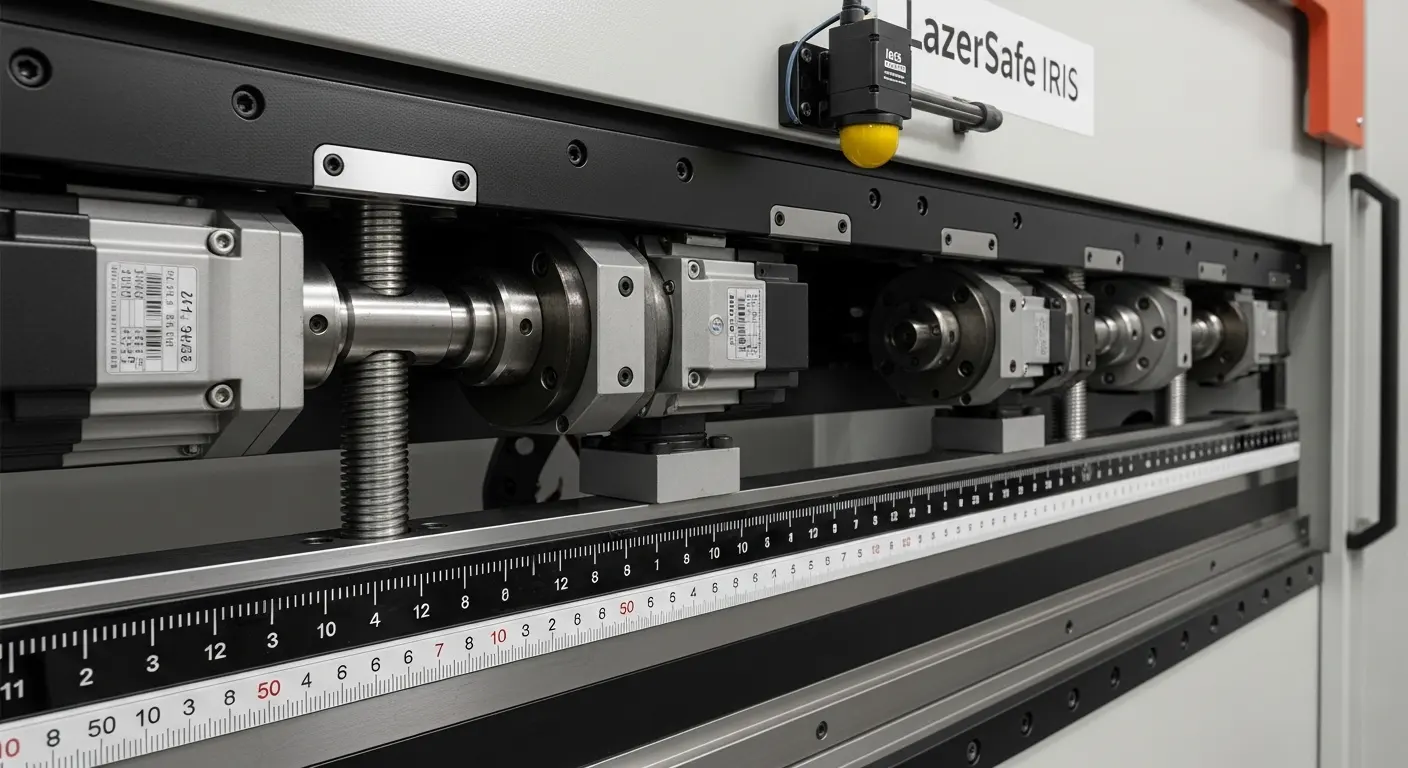

JS RAGOSの電動プレスブレーキはデュアルボールスクリュードライブ リアルタイムの格子定規フィードバックで同期し、位置精度±0.03mmを保証します. Delem DA66Sコントローラーは、アプローチ速度というモーションプロファイル全体を管理します, 曲げ速度, 減圧, および return — すべて各部品ごとにプログラム可能, ステップあたり, および材料ごとの. 25Tから100Tまでのフルスペック範囲が、JS RAGOS電動プレスブレーキ製品ページ.

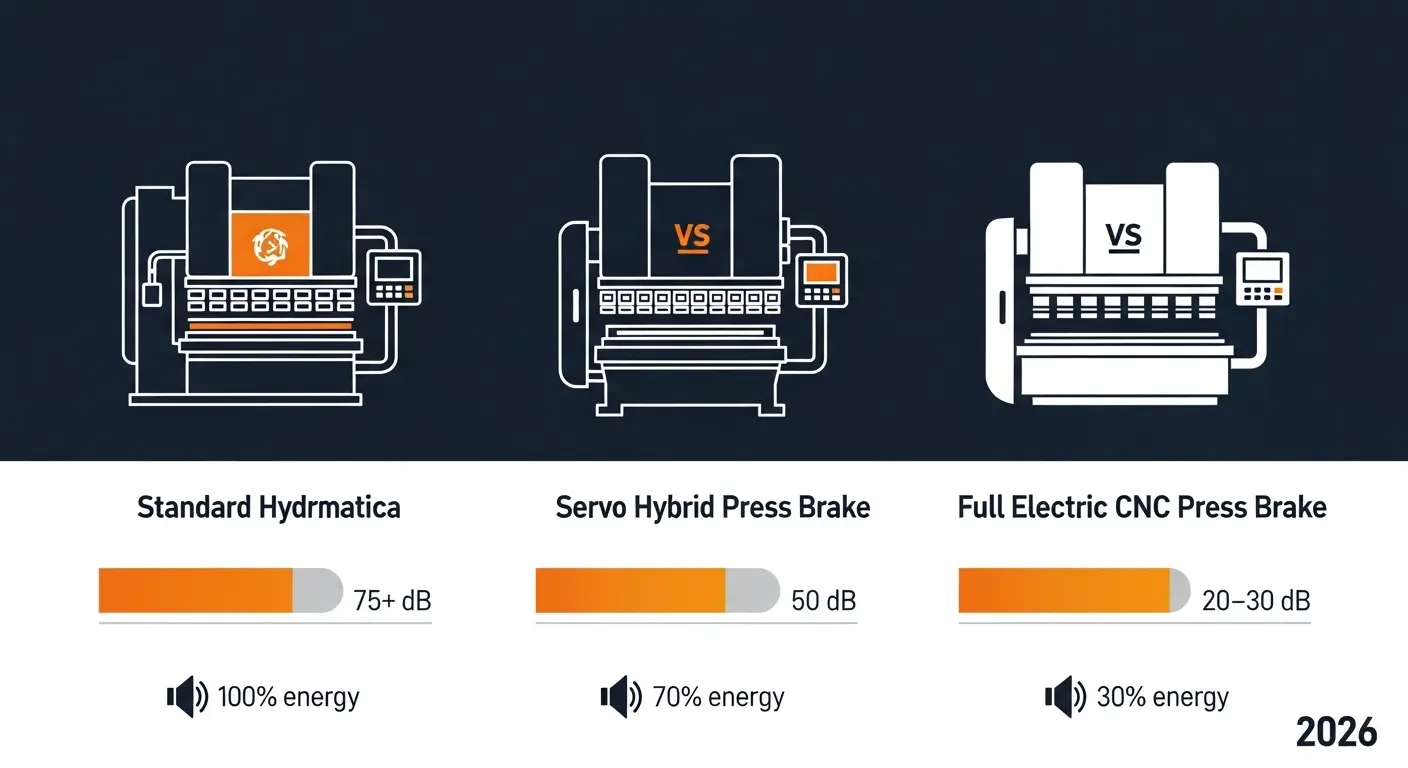

フルエレクトリック vs. 油圧対. サーボハイブリッド — 直接比較
ドライブシステムの選択には特定のデータが必要です, 一般的な主張ではありません. ここでは、3つの技術が本番環境で最も重要な指標でどのように比較されているかを示します:
| 仕様 | 標準油圧式 | サーボハイブリッド | フル電動CNCプレスブレーキ |
|---|---|---|---|
| 位置精度 | ±0.01mm | ±0.005mm | ±0.001–0.03mm |
| エネルギー消費 (対. 水力の) | 100% 基準 | 50–70% | 20–30% |
| 騒音レベル | 75+ DB | ~50 dB | ~20 dB |
| ウォームアップ時間 | 15–30分 | アンダー 5 ミン | 全くありません |
| 最大トン数 (現在の) | 600T+ | 600T+ | ~100T |
| 油圧オイルが必要です | はい | はい (削減) | いいえ |
| 繰り返し精度 | ±0.01mm | ±0.005mm | ±0.001mm |
| 最適な素材範囲 | 1mm–12mm | 1mm–10mm | 0.3mm–6mm |
ザフル電動CNCプレスブレーキ 精度とエネルギー消費のリード. トレードオフとしてはトン数が挙げられます。現在、商業生産機ではボールスクリュー駆動のシステムが最大で約100トン程度です. その範囲を超えて作業している工場の場合, サーボハイブリッドプレスブレーキ機の方がより適切な技術です.
両方の駆動システムを網羅した詳細な並列分解, ザ電気 vs. 油圧プレスブレーキ比較ガイド 本番シナリオの解説, 維持費, そして3つの構成すべての総所有数.
JS RAGOS フル電動CNCプレスブレーキ: NGシリーズの仕様
JS RAGOS NGシリーズは、商業的に重要なフル電動CNCプレスブレーキ構成の全範囲をカバーしています:
| モデル | トン数 | ベッドの長さ | 軸 | トータルパワー |
|---|---|---|---|---|
| NG-2508 | 25T | 800ミリメートル | 3-軸 | 9.4 kW |
| NG-3512 | 35T | 1200ミリメートル | 4-軸 | 11.8 kW |
| NG-4015 | 40T | 1500ミリメートル | 6-軸 | 18.8 kW |
| NG-6020 | 60T | 2000ミリメートル | 6-軸 | 19.5 kW |
| NG-8025 | 80T | 2500ミリメートル | 6+1 軸 | 42.3 kW |
| NG-1003 | 100T | 3200ミリメートル | 6+1 軸 | 46.3 kW |

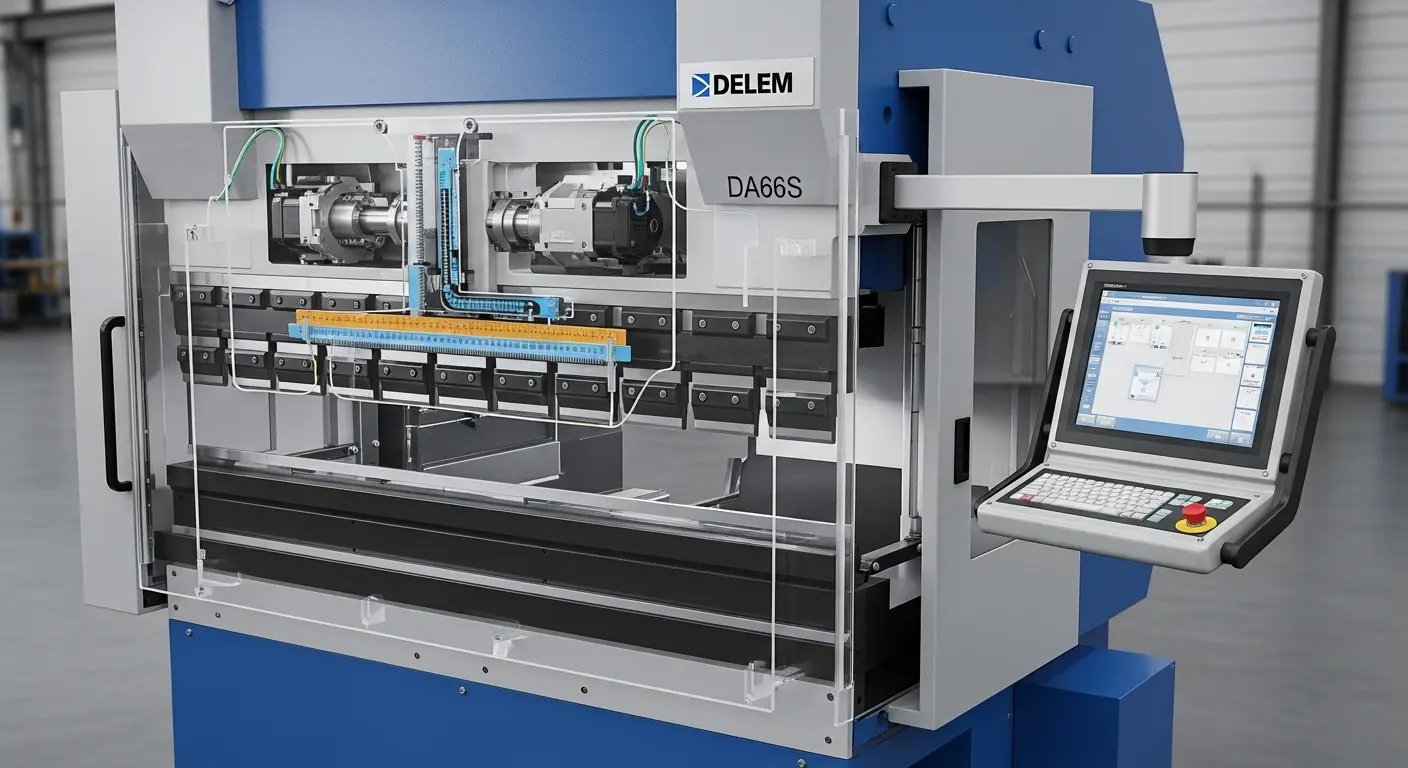

すべてのNGシリーズの機械にはDelem DA66S CNC コントローラー, LazerSafe アイリスライトカーテン, アマダスタイルのクイックチェンジクランプ, そして42CrMo熱処理金型 標準構成として. NG-4015以降は、RAMの両側に1つずつデュアルサーボモーターを搭載し、油圧補償なしで左右の独立同期を実現しています.
特に40トンクラスの購入者向け, ザJSラゴス40トン電動プレスブレーキページ NG-4015構成を詳細に扱っています, 軸オプションを含む, コントローラーの仕様, および工具の互換性.
フル電動CNCプレスブレーキの主な利点
ウォームアップ時間ゼロ
従来の油圧プレスブレーキは、油圧油を作動温度まで上げるまでに15〜30分のウォームアップ時間が必要です。その後、精密な曲げが可能になります. Aフル電動CNCプレスブレーキ 冷たい状態でスタートし、最初のサイクルから完全な精度まで曲げます. 複数の短期シフトを運営する店舗向け, バッチ作業, または頻繁なスタート・ストップスケジュール, そのウォームアップの排除は、生産時間の増加に直接つながります.
最大で 80% エネルギー消費の低減
標準的な油圧プレスブレーキは、ポンプモーターを15〜22 kWで連続運転します. JS RAGOS NG-4015 フル電動プレスブレーキは、総出力が 18.8 kW — しかしその電力はラムのアクティブな動き時のみ消費されます. RAMが稼働時間の30〜40%をアクティブに動かす典型的な生産サイクルでは, 実効エネルギー消費は、同等の油圧機械の消費電力の約20〜30%に低下します.
40トンの機械が動く場合 8 1日あたりの時間, 300 年間の日数, これは年間約8,000〜12,000 kWhの節約に相当し、標準産業用電力料金で約960〜1,440ドルに相当します.
ほぼ無音作戦
おおよそ 20 dB動作ノイズ, あるフル電動CNCプレスブレーキ 普通の会話よりも静かです. 都市部の製造工場向け, 共有の工業用建物, 医療機器製造環境, または厳格な騒音コンプライアンス要件を持つ施設, 音響の違い 75+ dB油圧機械は運用上非常に重要です.
油圧オイルは絶対に使いません
油圧オイルの廃止により、主要なメンテナンスカテゴリーがなくなります. オイル交換はなし, フィルター交換は不要, シール検査はなし, 完成品や作業面への油圧油汚染のリスクもありません. 食品グレード機器を製造する製造業者向け, 医療機器, または電子機器のエンクロージャー, クリーンプロセスのフル電動CNCプレスブレーキは、油圧機械が本質的に持つ汚染リスク源を除去します.
フル電動CNCプレスブレーキが最も効果的に機能する場所
すべての製造工場が完全電動技術の恩恵を受けているわけではありません. 本格環境はフル電動CNCプレスブレーキ 最も明確な投資収益率を実現するものは以下の通りです:
精密薄ゲージ製造. 0.3mmから3mmの薄金厚 — ステンレス, アルミニウム, 銅, 亜鉛メッキ鋼 — ボールスクリュー駆動システムは油圧機械よりも安定して達成できる厳しい角度公差が必要です. 電子機器エンクロージャー, 医療機器ハウジング, 建築パネルはすべてこのカテゴリーに該当します.
ハイミックス, 低ボリュームのジョブショップ. フルエレクトリックマシンはプログラム間を瞬時に切り替える — ウォームアップなし, 油圧調整はなし, 待機期間はありません. ジョブショップは1シフトあたり15〜20種類の部品番号を扱うため、その柔軟性から実際の生産時間を得られます.
環境に配慮した施設やクリーンルームに隣接する施設. 油圧オイルがなければシール破損による汚染リスクはありません, オイルミスト, あるいはこぼれ. これによりフル電動CNCプレスブレーキ ISOクリーンルーム基準またはほぼ敏感な生産プロセスで運用される施設の好ましい選択肢です.
新しい工場で初めての機械購入. 完全な電動CNCプレスブレーキは、大型油圧機械よりも単純な電気設置を必要とします. 油圧システムは試運転できません, 油の採取に基礎ピットの要件はありません, 専門的な配管工事も不要. よく組織された初回設置は、納品から最初の生産ベンドまで通常1〜2日かかります.
コンパクトフットプリントを検討している購入者へ, エントリーレベルの構成, ザJS RAGOS CNC プレスブレーキ曲げ機レンジ 標準油圧仕様と25T以降のフル電動構成の両方を直接仕様比較でカバーしています.
フル電動CNCプレスブレーキの限界
限界を明確にすることは、利点をカバーすることと同じくらい重要です.
トン数上限. 現在の市販の全電動CNCプレスブレーキシステムは、最大で約100Tです. 高トン数でのボールスクリュー機械は、非現実的で大きなモーター構成を必要とし、長時間の高負荷サイクルでは熱的問題を引き起こします. 100Tを超えるもの, サーボハイブリッドプレスブレーキ機が適切な技術です.
材料厚みの範囲. フルエレクトリックシステムは、軟鋼で約6mm、ステンレスで約4mmまでの材料に最適化されています. 8mm以上の重い構造板は、持続的な高力サイクル中にサーボモーターに熱負荷を発生させ、部品の寿命を短くします. 標準的な油圧またはサーボハイブリッドシステムは、長時間の生産で重いプレート作業をより適切に扱います.
購入価格プレミアム. 標準的な油圧機械と同等のトン数のフル電動CNCプレスブレーキは、通常初期費用が30〜50%高くなっています. エネルギー節約とメンテナンスの削減による回収は、典型的な生産量で通常2〜4年以内に実現します. 資本予算が厳しく生産時間が短い工場向け, 油圧機械は短期的にはより強力な投資となるかもしれません.
構成のどちらを選ぶか迷っている購入者へ, ザJS RAGOS CNC プレスブレーキ概要 標準油圧式をカバーしています, サーボハイブリッド, そしてトン数と並行してのフル電動オプション, コントローラー, および各タイプの適用指針.
フル電動CNCプレスブレーキを購入する前に確認すべきこと
調達時フル電動CNCプレスブレーキ, これらは、本物の品質と "電気" ラベルを緩く:
駆動機構の種類. 真のフル電動機械はボールスクリュードライブを使用します. 一部の機械は以下のように販売されていました "電気" ベルト駆動システムを使う, これらは高精度さや耐久性が低いため、持続的な高サイクル生産においては劣ります. 具体的に聞いてください: "RAMドライブはボールスクリューシステムですか?, そしてネジの直径と鉛のピッチはどのくらいですか?"
サーボモーターの数. シングルモーターのフル電動システムは、タイミングベルトを使って左右のラム運動を同期させます。これは軽量トン数には適していますが、60トン以上のデュアル独立サーボモーターより信頼性は劣ります. 片側に1本ずつのデュアルサーボモーターは、ベルトによるコンプライアンスエラーを排除する独立したリアルタイム同期を提供します.
グレーティングルーラー解像度. 位置フィードバックの精度は、機械が曲げ角をどれだけ正確に保持するかを決定します. 0.001mm解像度の光学格子定規が現在の基準を示しています. 0.01mmの磁気格子定規は一般的な生産には適していますが、精密な薄いゲージ用途には不十分です.
コントローラーのブランドとモデル. デレムDA66SおよびDA-69T, ESA S630, そしてCybelec Touch12はすべて、クローズドループフィードバック管理を備えたフル電動サーボドライブシステムを完全にサポートしています. サーボドライブ用途に設計されていない基本的なコントローラーは、完全な電動機械の精密さを完全に活用できません.
レーザーセーフまたは同等のライトカーテン. フル電動機械は最大200mm/sの接近速度で動作し、油圧機械よりもかなり速いです. その速度で, オペレーターの安全には、LazerSafe Irisのようなカメラベースの光学安全システムが必要です, 基本的なライトカーテンではありません. 購入前に安全システムのブランドと光学イメージング機能を確認してください.
国際的に調達する購入者へ, ザ国際CNCプレスブレーキサプライヤーガイド サプライヤー評価をカバーしています, 認証検証, 複数の輸出市場におけるフル電動および油圧構成の輸入計画.
北米市場向けのフル電動CNCプレスブレーキ
北米における電動CNCプレスブレーキ市場は急速に成長しています, エネルギーコンプライアンス要件によって駆動されます, 工業用電気料金の上昇, そして電子工学における精密製造へのシフト, 医療機器, および自動車部品.
JS RAGOSは、480V三相電源構成のフル電動NGシリーズ機を米国市場に出荷しています, CEおよび関連する安全認証, および完全な英語ドキュメントパッケージ. すべてのマシンには英語インターフェース対応のDelem DA66Sコントローラーが搭載されています, LazerSafe アイリス安全システム, 標準的なAmada互換金型.
特にロサンゼルスおよび西海岸市場の購入者向け, ザJS RAGOS CNC プレスブレーキ ロサンゼルス調達ページ 輸入物流をカバーしています, 税関取扱い, 工場直供注文のローカル試運転支援オプション.
フル電動CNCプレスブレーキに関するよくある質問
フル電動CNCプレスブレーキとは何か?
フル電動CNCプレスブレーキは、サーボモーターとボールスクリューを使って曲げ力を発生・制御します, 油圧システムは一切ありません. サーボモーターは精密なボールスクリューを駆動し、リニアエンコーダーやグレーティングルーラーからの閉ループ位置フィードバックを受けてラムを動かします. その結果、最大±0.001mmの位置精度が得られます, 標準油圧機械より70〜80%のエネルギー消費が少ない, 油圧油のメンテナンスはゼロ.
フル電動CNCプレスブレーキの最大トン数はどれくらいですか?
現在の市販の全電動CNCプレスブレーキシステムは、最大で約100Tです. JS RAGOS NG-1003モデルは、3200mmのベッド長で100Tを供給します. 100トン以上, ボールスクリューの機械は商業生産では実用的でなくなります, また、サーボモーター制御と油圧力発生を組み合わせたサーボハイブリッドプレスブレーキ機が適切な代替手段です.
フル電動CNCプレスブレーキの費用はいくらですか?
フル電動CNCプレスブレーキは、同じトン数の同等の油圧機械に比べて通常30〜50%高価です. JS RAGOS NG-4015は40Tで、同等仕様の欧州電動プレスブレーキブランドと競争力のある価格で、工場直販価格を提供しています. エネルギー節約だけでも、消費電力を70〜80%削減することで、標準生産量では通常2〜4年以内にそのプレミアムを回復します.
フル電動CNCプレスブレーキには特別な電気設備が必要ですか??
フル電動CNCプレスブレーキは、地域に適した電圧(ほとんどの市場では380V)で三相電源を必要とします, 480アメリカにおけるV型. 油圧システムを設置する必要がないため、油圧機械よりも設置が簡単です, 基礎ピットの必要性はありません, そして流体ライン配管は使用していません. ほとんどの設置は、機械の納品から最初の生産サイクルまで1〜2日で完了します.
小規模な工場に最適なフル電動CNCプレスブレーキは何ですか??
小規模から中規模の製造工場向け, JSラゴス NG-4015 (40T, 1500ミリメートル, 6-軸, デレム DA66S) 能力の最良のバランスを表しています, 正確さ, およびフットプリント. さらにコンパクトなエントリーポイント, ザJS RAGOS電気CNCプレスブレーキ40トン構成 価格調査オプションとともに仕様書全体をカバーしています. 素材の範囲が狭いショップではNG-3512を検討できます (35T, 1200ミリメートル) 低フットプリントの代替案として.
