サーボハイブリッドプレスブレーキマシン:仕組み、節約、そして誰が必要か

Aサーボハイブリッドプレスブレーキマシンサーボモーターと油圧動力システムを組み合わせ、従来の油圧機械よりもはるかに低いエネルギーコストで精密な曲げを実現します。コンセプトはシンプルで、油圧ポンプを全出力で連続稼働させるのではなく、サーボモーターがラムが実際に動く必要がある時だけポンプを作動させます。その一つの違いが、エネルギープロファイル、騒音レベル、オイル温度、そして機械のメンテナンス要件を一度に変えてしまいます。

このガイドでは、サーボハイブリッド技術がどのように機能し、実数で何を節約できるか、そしてどの生産環境が最も恩恵を受けるかを詳しく解説します。

サーボハイブリッドプレスブレーキマシンの違いは何ですか?

標準的な油圧プレスブレーキは、機械が始動した瞬間からオペレーターが停止するまで、ポンプモーターを常に作動させます。アイドル時間、待機時間、バックゲージの再配置中は、ポンプは満負荷で稼働し続けます。その継続的な消費は、生産的な曲げ作業をしないまま、総エネルギー消費のかなりの割合を占めています。

Aサーボハイブリッドプレスブレーキマシン固定速度誘導モーターを油圧ポンプに直接連結したサーボモーターに置き換えます。サーボモーターは、制御システムがラムの動きを要求した場合にのみ回転し、その特定の曲げサイクルの段階に必要な速度で動作します。

その結果、以下の機械が完成します:

• アクティブラム移動時のみエネルギー消費
• 熱の発生が少ないため、油圧オイルの寿命を延ばし、シールの耐久性を保ちます
• 従来の油圧機械よりもかなり低い騒音レベルで動作します
• クローズドループサーボフィードバックにより、より正確な位置調整の繰り返し性を実現

実際には、サーボハイブリッドプレスブレーキ機は完全な電動機ではなく、油圧油とシリンダーを使って曲げ力を生み出します。サーボモーターはその力がいつ、どれだけ速く与えられるかを制御します。この違いは、生産要件に合った適切な機械タイプを選ぶ際に重要です。

サーボハイブリッドシステムの実際の仕組み

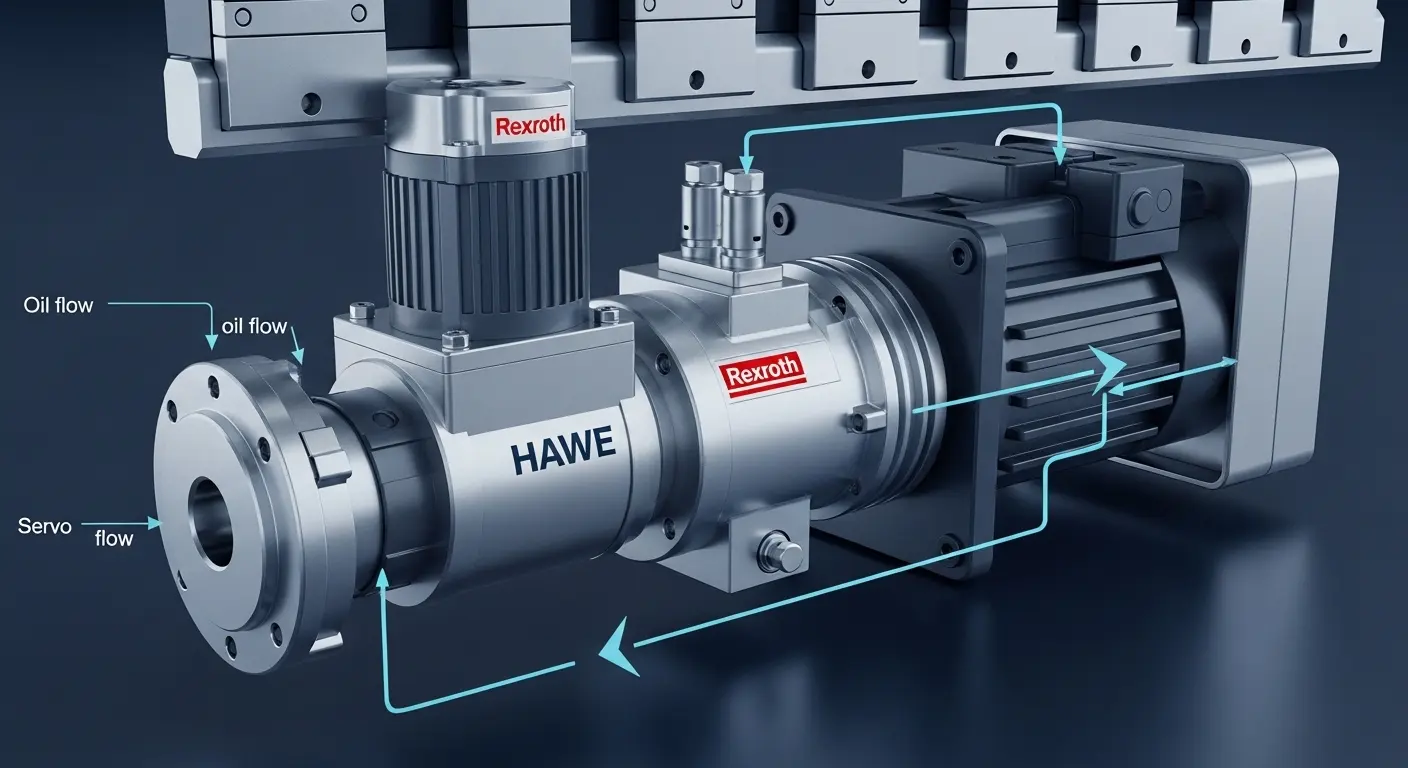

サーボハイブリッドプレスブレーキ機のコアは電気油圧サーボ駆動システム— メーカーによってポンプ制御設計かバルブ制御設計のいずれかです。

ポンプ制御システム(Rexroth DSVP)

ポンプ制御構成では、JS RAGOSハイブリッド機に搭載されたRexroth DSVPシステムに使用されており、サーボモーターが軸流ピストンポンプを駆動し、必要に応じて油圧流体を正確に供給します。このシステムは磁気格子定規からのクローズドループフィードバックを用いて、ラムの位置をリアルタイムで監視し、ポンプ出力を適切に調整します。

レックスロスDSVPシステムは最大2,500〜3,200トンのプレス構成をサポートしており、油圧力が交渉の余地がない中〜重工業用途に適しています。JSラゴスハイブリッドDSVPプレスブレーキシステムレックスロスのポンプ制御およびバルブ制御駆動オプションの技術仕様を、異なるトン数クラスで網羅しています。

Hawe ePrAX® ハイブリッドサーボシステム

The Hawe ePrAX® system takes the same on-demand principle and refines it with a brushless servo motor directly coupled to the hydraulic pump. The brushless design reduces mechanical friction, which contributes to the system's noise rating of just 50 dB — comparable to a quiet office environment, significantly below the 75+ dB of a conventional hydraulic machine.

都市部の製造工場、共有の工業ビル、またはオペレーターの快適さや聴覚保護の遵守が重要な環境においては、騒音低減だけで標準的な油圧機械よりも高価な価格に見合う価値があります。

本当のエネルギー節約:数字が実際に示すもの

サーボハイブリッドプレスブレーキマシン市場の省エネ主張は、システムや試験方法によって28%から73%の範囲です。生産量でデータが実際に意味するのはこちらです。

JS RAGOSは、ハイブリッドCNCプレスブレーキに搭載されたHawe ePrAX®システムに関する具体的な数値を発表しています。

• A 130トンサーボハイブリッドプレスブレーキ機 13.5 kWのメインモーターを1日8時間、年間300日稼働させ、約 年間32,400 kWh フル油圧運転時
• ePrAX®ハイブリッドサーボシステムでは、エネルギー節約効果はおおよそに達します 65%、年間消費量を約減少させます 21,000 kWh
• 電力コストは 1kWhあたり0.12米ドル、 はおおよそ に等しい。 年間1台あたり2,500ドルの節約
• その節約率であれば、ハイブリッドシステム 1〜2年で自給自足ができます エネルギー削減のみによる

2シフトで2台または3台のサーボハイブリッドプレスブレーキを稼働させる工場では、年間累積節約額が年間1万ドルを超え、この数字はROIの計算に大きな影響を与えます。

At 90% load over extended operation, test data from Shenchong's WDK series shows efficiency improvements of 30–50% and energy savings of 28–54% depending on production cycle. Y-axis positioning accuracy improvements of up to 5x compared to standard hydraulic systems have been documented under the same test conditions.

サーボハイブリッド、フルエレクトリック、標準油圧、どちらがあなたのショップに合うのか?

適切な駆動システムの選択は、材料の範囲、需要量、生産環境によって異なります。実用的な比較は以下の通りです:

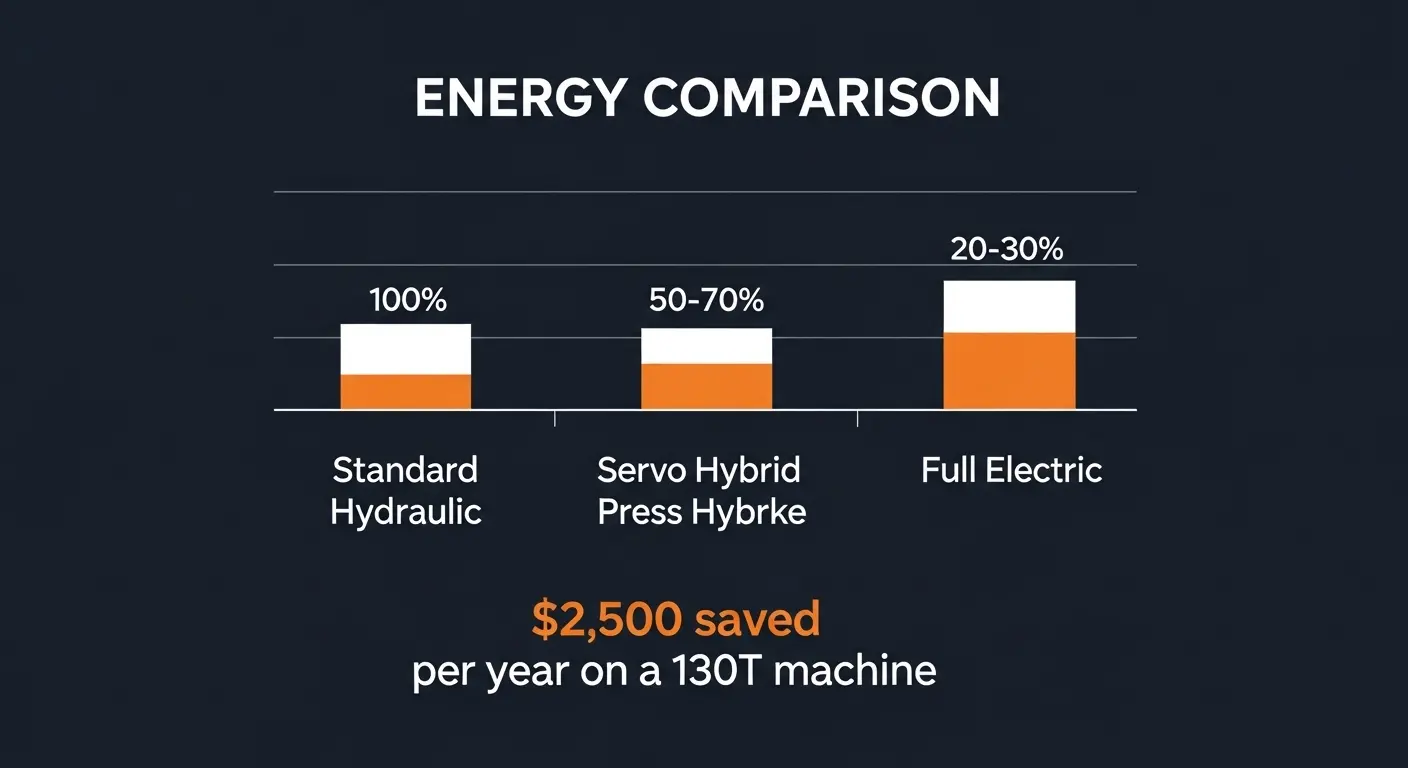

仕様	標準油圧式	サーボハイブリッドプレスブレーキ	フル電動プレスブレーキ
再現	±0.01mm	±0.005mm	±0.001mm
エネルギーとベースラインの比較	100%	50–70%	20–30%
騒音レベル	75 dB	~50 dB	~20 dB
ウォームアップの時間	15〜30分	5分以内に	インスタント
最大トン数	600T	600T	~150T
油圧オイルが必要です	はい	はい(音量が減った)	いいえ
ベスト	大量生産、厚いプレート	混合生産でエネルギー重視の店舗	高精度の薄いゲージ作業

ザサーボハイブリッドプレスブレーキマシンその二つの極端の間に位置しています。フル電動機械では到達できない重いトン数を扱いながら、標準的な油圧機械では追及できないエネルギー削減と精度を実現しています。

4mmから12mmの軟鋼やステンレス鋼を曲げる必要がある工場、1シフト内で混合素材を扱う作業、または1日2交代で機械を稼働させる場合、サーボハイブリッドプレスブレーキ機はどちらの代替よりも総所有コストが優れていることが多いです。

薄いゲージの精密作業に特化した工場、つまり3mm未満のシート厚、複雑な小部品、厳密な公差の工場にはJS RAGOS フル電動プレスブレーキより高速なサイクル時間と最高の位置精度を提供します。両システムの詳細な並べ解析については、電動プレスブレーキと油圧プレスブレーキの比較ガイド3種類のドライブすべてにまたがる性能、保守、コストデータもカバーしています。

サーボハイブリッドプレスブレーキマシンが最も効果的に機能する応用例

すべての製造工場がサーボハイブリッド技術を必要としているわけではありません。この技術が最も明確な利点をもたらす本番環境は以下の通りです:

高デューティサイクル生産。1日1〜3交代制の店舗が最もエネルギー節約効果が高いです。機械が長時間稼働すればするほど、オンデマンド動力システムは従来の油圧ポンプを連続稼働させるよりも多くの節約効果が得られます。

材料とゲージの混合生産。作業場が朝に薄いステンレス鋼板を曲げ、午後に8mmの軟鋼板を曲げるとき、サーボハイブリッドプレスブレーキマシンは作業間にウォームアップや油圧調整を必要とせずに適応します。

都市型および共有スペースの製造施設。Hawe ePrAX®システムの50dBの騒音レベルと従来の油圧機械の75dBの違いは、オペレーターの快適さ、騒音コンプライアンス、建物のリース条件に大きな違いをもたらします。

老朽化した従来の油圧機械を置き換える作業場。現在15年前の標準油圧機械を稼働させる工場に設置されたサーボハイブリッドプレスブレーキは、通常、エネルギー節約だけで18〜24ヶ月以内に追加のコストプレミアムを回収します。油圧シールやフィルター、過熱による部品故障によるメンテナンスコストの削減は考慮されていません。

高品質な標準的なCNC油圧構成では、最高のCNC油圧プレスブレーキソリューションガイドサーボハイブリッドのアップグレードがまだ量で正当化されていない店舗向けの仕様と購入者向け推奨事項を扱っています。

サーボハイブリッドプレスブレーキマシンを購入する際に確認すべき主な仕様

すべてのサーボハイブリッドマシンが同じように作られているわけではありません。標準的な油圧機械の品質とラベル変更を区別する仕様ポイントは以下の通りです。

サーボモーターのブランドです。八川、シーメンス、三菱はプレスブレーキ用途におけるサーボモーターの高品質ブランドとして知られています。汎用または名前のないサーボモーターは、意味のあるトレーサビリティを持たず、時間とともに仕様を維持できないことがあります。

油圧部品の起源。RexrothとHaweはサーボハイブリッドシステムの油圧部品のベンチマークです。両社とも、サーボ制御プレスブレーキの圧力ダイナミクスに特化したポンプとバルブを製造しています。仕様書だけでなく、物理的な油圧部品のブランド名を確認してください。

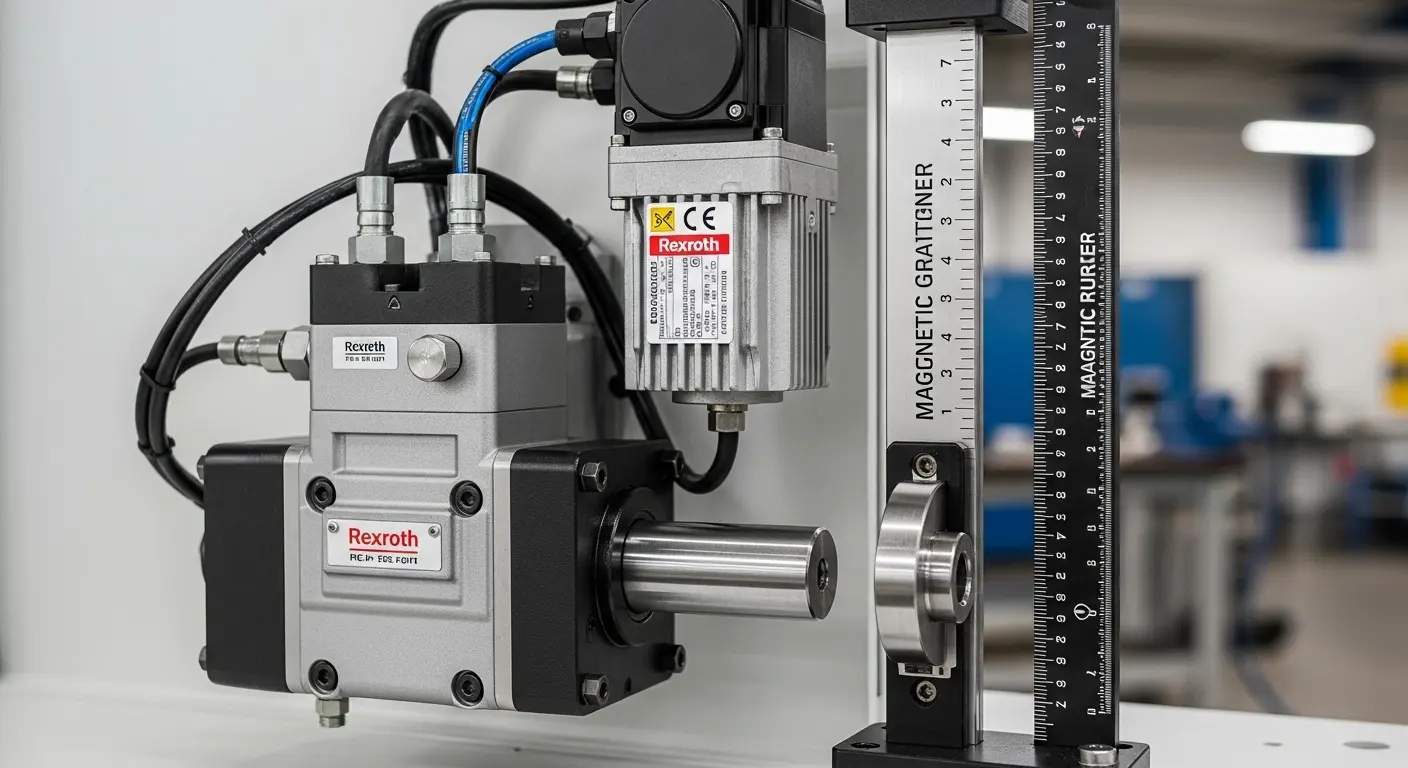

グレーティングルーラーの種類と解像度。閉ループ位置フィードバックの現在の基準は、0.001mmの磁気格子定規です。定規の製造元と型番を尋ねてください。これは検証可能な仕様です。

オイルタンクの容量。小型のオイルタンクは熱容量を減らし、油温を低く保ちシール寿命を延ばします。Hawe ePrAX®システムは、この理由のために容量を減らしたオイルタンクを使用しています。

コントローラーの互換性。Delem DA-66TおよびDA-69Tコントローラーは、サーボハイブリッドシステムに必要な完全なクローズドループサーボフィードバックループをサポートしています。基本的なE21やTP10コントローラーには対応していません。お使いのマシンで指定されているコントローラーがネイティブにサーボポンプ制御プログラミングをサポートしているか確認してください。

標準的な油圧式、サーボハイブリッド、電動構成の40Tから600TまでのJS RAGOS CNCプレスブレーキ全ラインナップについては、JS RAGOS CNC プレスブレーキ製品ラインナップ各ドライブシステム全体で仕様、構成オプション、適用ガイダンスを提供します。

高トン数およびタンデム用途向けのサーボハイブリッドプレスブレーキ機械

サーボハイブリッド技術の過小評価されている利点の一つは、非常に高いトン数へのスケーラビリティです。フル電動プレスブレーキはボールスクリューとサーボモーターの制限により、通常150Tに上限があります。サーボハイブリッドプレスブレーキは、油圧シリンダーが力の発生を担当し、サーボモーターが精密さとエネルギー消費を管理するため、600T以上までクリーンにスケールできます。

構造用鋼の製造、圧力容器製造、または300Tから600Tの曲げを必要とする大型部品の生産において、サーボハイブリッドプレスブレーキ機が通常最適な選択肢です。これは、重負荷の油圧システムの力出力とサーボ制御の精度とエネルギープロファイルを組み合わせたものです。

非常に広い長さ(6,000mmから12,000mm)にわたる曲げが必要な生産環境では、同期して動作する2台のサーボハイブリッド機は、単一の専用ワイドベッド機に比べて実用的な代替手段となります。そのJSラゴス・タンデムプレスブレーキシステム標準およびサーボハイブリッドドライブ構成におけるデュアルマシン同期運転の仕組みを扱っています。

最も重い単一機械用途(400Tから600Tクラス)では、ヘビーデューティプレスブレーキラインナップ大規模な構造製作作業向けのフレーム仕様、トン数と長さの比率、油圧システムの構成をカバーしています。

サーボハイブリッドプレスブレーキマシンに関するよくある質問

サーボハイブリッドプレスブレーキマシンとは何ですか?
サーボハイブリッドプレスブレーキマシンは、サーボモーターを使って必要に応じて油圧ポンプを駆動し、ラムが動くときのみ油圧曲げ力を発生させ、ポンプを連続運転することはありません。その結果、標準的な油圧プレスブレーキに比べて28〜73%のエネルギー消費が低く、ラム位置の精度が向上し、騒音レベルが低く、油圧部品の寿命が延びる一方で、油圧システムの高トン数能力も維持されています。

サーボハイブリッドプレスブレーキマシンはどれくらいのエネルギーを節約できるのでしょうか?
記録された生産試験条件下では、サーボハイブリッドシステムは、作業サイクルや負荷プロファイルに応じて従来型油圧機械と比べて28%から73%の節約効果を得ます。130トンの機械で、1日8時間、年間300日稼働するHawe ePrAX®システムは年間約21,000 kWhを節約し、標準的な産業用電力料金で約2,500ドルの価値があります。このシステムは通常、エネルギー節約だけで1〜2年でコストプレミアムを回収します。

サーボハイブリッドプレスブレーキはフル電動プレスブレーキと同じものなのでしょうか?
いいえ。サーボハイブリッドプレスブレーキマシンは、依然として油圧オイルとシリンダーを使って曲げ力を生み出しています。サーボモーターはポンプの速度と出力を必要に応じて制御しますが、力の伝達は油圧式です。完全な電動プレスブレーキは、サーボモーターとボールスクリューを使って直接曲げ力を発生させ、油圧システムは一切ありません。電動機械は位置精度が高いものの、約150Tに制限されており、サーボハイブリッド機械は600T以上までスケールします。

サーボハイブリッドプレスブレーキマシンにはどのようなメンテナンスが必要ですか?
従来の油圧機械よりもかなり安価です。オイル温度が低いと、オイルのメンテナンス間隔が長くなり、シール寿命が延びます。オイル量が減ったことで、より小さくクリーンなオイル交換が可能になります。サーボモーター自体はメンテナンスが最小限で済み、ほとんどの設計ではモーターベアリングの定期的な潤滑が必要です。同等の生産負荷下で、標準油圧機械より30〜50%長く装着シール交換間隔が見込まれます。

サーボハイブリッドプレスブレーキマシンに最適なトン数の範囲はどれですか?
サーボハイブリッドプレスブレーキ機は、40Tから600T以上の全トン数範囲で動作します。エネルギー節約は80Tから250Tの生産クラスで比例的に最も高く、長時間の稼働が求められ、連続的な油圧ポンプ消費とオンデマンドサーボ消費のギャップが最も大きいです。300トンを超える場合、サーボハイブリッド構成は、高トン数と競争力のあるエネルギー消費を組み合わせた唯一の実用的な選択肢です。
