プレスブレーキクラウニングとは何で、どのように機能するのですか?

プレスブレーキクラウニングは、板金曲げにおいて「たわみ」を打ち消すための補正方法であり、これは機械の上下梁が高圧下で自然に反りやすい傾向を指します。長い金属片を曲げると、曲げの中心が両端よりも広い角度になることが多いです。なぜなら、機械が中央で外側に曲がるからです。クラウニングはベッドやラムにわずかに反対方向の曲線を作ることで、作業物全体にわたって圧力が均一に保たれるようにします。この機械的なたわみを中和することで、クラウディングは手作業のシムや無駄な材料を使わずに、一貫した高精度な直線曲げを実現できます。

なぜプレスブレーキのたわみが起こるのか?

プレスブレーキは、その品質に関わらず、ある程度の構造的な「あくび」やたわみを経験します。油圧シリンダーがラムの端に力を加えると、ビームの中心はシリンダーの真下のポイントよりも自然にその力に抵抗しにくいです。

この物理的な現象は「カヌー効果」を生み出し、パーツの中央が端ほどサイコロに深く押し込まれません。クラウンシステムがなければ、長い部分は常に角度が不安定で、端はきつく、中央は緩みます。これらの機械的限界を理解することは評価の重要な部分です 板金曲げ機CNC:主要スペックの比較.

プレスブレーキクラウニングはどのように機能するのですか?

クラウニングは「プリロード」、つまりマシンのテーブルやラムを予想されるたわみとは逆方向に曲げることで行われます。これは、交通の重みがかかるときだけ完全に平らになるように、わずかに上向きにアーチを描いた橋のようなものだと考えてください。

機械的クラウミングシステム

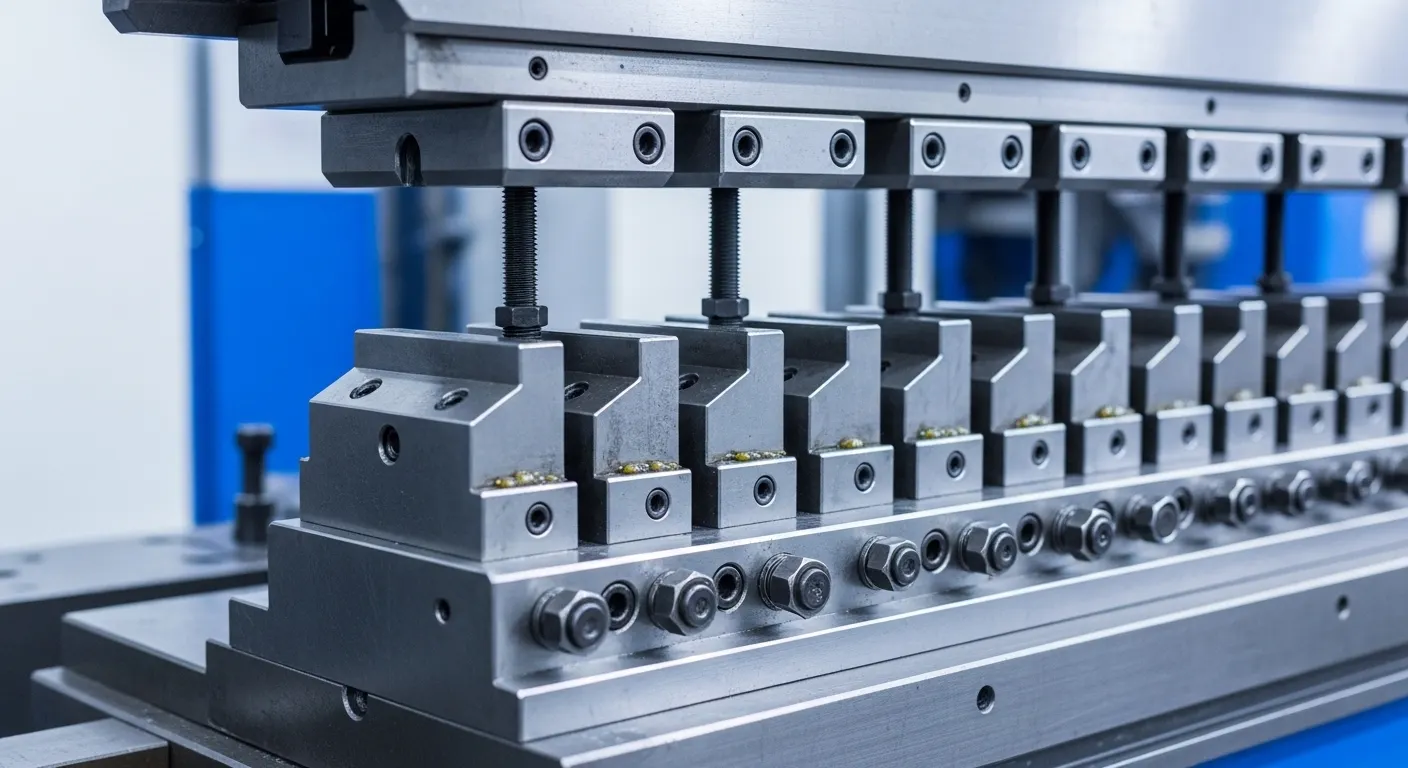

機械的クラウティングは通常、下部ダイの下に一連のスライド式くさびを配置します。CNCモーターはこれらのくさびを互いに動かし、テーブルの高さを特定のポイント(通常中央に集中)で上げ下げします。これにより、機械のフレックスを相殺する物理的な「こぶ」が生まれます。

油圧クラウニングシステム

油圧システムでは、機械には下部テーブルや上部ラムに追加シリンダーが組み込まれています。曲げ力が増すと、CNCコントローラーがこれらのシリンダーを作動させ、リアルタイムでたわみに反発させます。これはセンサーが検知した圧力に応じて自動調整されるため、高速運転で好まれることが多いです。

また、クラウンはいつ必要ですか?

クラウニングは、1.5〜2メートルを超える部品を曲げる場合や、厚い材料に対して高トン数の圧力をかける場合に必要です。もし部品が「ブーメランジング」角度(中心角が端より広い)であれば、まっすぐで均一な曲がりを得るためにクラウニングが必要です。

精密部品を扱う工場にとって、クラウニングは単なる「追加」機能ではありません。これは公差を維持するための要件です。特に 4軸と8軸CNCプレスブレーキの比較高軸機械はしばしばクラウディングが重要な複雑で長形の作業向けに設計されているためです。

また、クラウニングシステムなしでベンドしてもいいのかと聞かれます。

はい、「シミング」を使うことで自動システムなしで曲げることができます。これは、金型の中央の下に薄い紙や金属の帯を置いて手動でクラウンを作る方法です。しかし、これは遅い「試行錯誤」のプロセスであり、設置時間と廃棄率を大幅に増加させます。

手動シミングは古い手動機械で一般的です。しかし現代の機器では、自動クラウニングシステムによる節約時間が生産から数か月以内に機械のアップグレード費用に充てられることが多いです。

機械式クラウニングと油圧式クラウニング:簡単な比較

CNC制御がクラウディングを管理する方法

現代のCNCコントローラーは、この過程の推測をなくします。オペレーターが材料の種類、厚さ、長さをコントローラーに入力すると、ソフトウェアは自動的に必要な「補償値」を計算します。

ラムが金属に触れる前に、機械はクラウンを調整します。このレベルの自動化こそが理解の理由です 8軸CNCプレスブレーキとは何を意味するのか? これは非常に重要です。追加の軸にはクラウンの専用制御や独立したシリンダーの動きが可能な場合が多く、最大限の精度を実現しています。

よくある質問

結論

プレスブレーキクラウニングは高精度金属製造の「秘密のソース」です。機械がどのように曲がるかを理解し、クラウディングを使ってその物理に対抗することで、スクラップをなくし、毎回完璧な部品を作ることができます。
