プレスブレーキ曲げ能力: トン数のマッチング方法, 長さ, および素材

プレスブレーキ曲げ能力とは、特定の材料の厚さと曲げ長さに対して機械が加える最大力のことです, そして、材料の降伏強度とVダイ幅に対して必要な圧力を計算してプレスブレーキトン数をマッチングします. これらの計算は、作業場のニーズに合った適切なプレスブレーキ機を選びながら、曲げ作業を安全に行うために行う必要があります.

プレスブレーキ曲げ能力: それはどういう意味か?

プレスブレーキ曲げ能力は、機械が金属に永久的な曲がりを作るために加える総力のことです. それは機械のフレーム強度と油圧力によります. この価値を理解して、曲げ信頼性を維持し、構造的故障なく機器が期待される長期性能を達成できるようにする必要があります.

自分の機械を見ると, トン数の定格はラムが押し出せる総圧力を示します. この力は金属板の抵抗と交差します. 金属が厚すぎたり、曲がりが長すぎる場合は, 機械は限界に達します. 特定の部品の電力要求量をプレスブレーキの総容量と比較する必要があります. この比較により、事業の安全が保たれます.

曲げの信頼性は、機械が負荷をどう扱うかを知ることから生まれます. 以下と評価された機械 100 トンが常に で走るべきではありません 100 トン. ピーク負荷が常に高いと油圧シールはすぐに摩耗します. また、ラムやベッドが本来よりも強くたわむ原因にもなります. バッファーができるマシンが欲しいです. このバッファは長期的なパフォーマンス向上に役立ちます. 早期摩耗や精度の低下から投資を守ります.

プレスブレーキの材料や厚さがプレスブレーキの曲げ能力に与える影響

材料の厚さと降伏強度は、必要な曲げ力の主な要因です. 厚い材料は抵抗が指数関数的に増加するため、はるかに多くのトン数を必要とします. ステンレス鋼のような硬い金属は、比較する電力要求を増加させます, 軟鋼と同じ結果を得るために、より大トン数の機械を使わざるを得ません.

シートの厚さは計算で最も重要な要素です. 鋼板の厚さを倍にすると, 単にトン数を倍にするだけではありません. 同じサイコロを使うと、力が4倍必要になることが多いです. この関係が厚いプレートには大型機械が必要な理由です. 始める前に教材の成績を確認しなければなりません. 軟鋼が基準です, しかし、多くの現代合金ははるかに頑丈です.

降伏強度もプレスブレーキの曲げ能力を変えます. アルミニウムは柔らかく、低圧で曲がります. ステンレススチールははるかに剛性が高いです. 曲げると難しくなります. つまり、作業を完了するには高い力の限界を持つ機械が必要です. 材料の硬度を無視すれば, 曲がっている途中で機械が止まるかもしれません. これにより部品が損傷し、油圧システムに負荷がかかります. これらの違いを知ることで、長期的なパフォーマンスが安定します.

プレスブレーキの曲げ長さがプレスブレーキの曲げ能力に与える影響

はい, 曲げ力はトン/メートルまたはトン/フィートで測定されます. 曲がりが長いほど、機械の力がより広い面積に分散します, より大きな総トン数処理能力が必要となります. 曲げの信頼性を確保し、ラムの反りを防ぐために、全体の曲げ長を機械の定格容量に合わせなければなりません.

1メートルの鋼片を曲げる場合、 50 トン, 2メートルの作品には 100 トン. 長い部品の設置や物流も考慮しなければなりません. 長い紙は扱いにくく、より多くのサポートが必要です. また、機械のフレームにより多くの負荷をかけます. もしあなたの機械が 3 長さはメートル, でも曲げるのは中央だけです, その力を一箇所に集中させる.

非常に長いシートでは曲げの信頼性を維持するのが難しいです. 機械のベッドは中央で少ししわむことがあります. このフレックスは曲げ角を変えます. 大容量機械ではクラウニングシステムが用いられます. その長さの合計トン数が機械の安全な動作制限内にあるかどうかを必ず確認してください. 長いベッドに過負荷がかかると、永久的な損傷を引き起こす可能性があります. この損傷は長期的な性能や機械の精度を損なう.

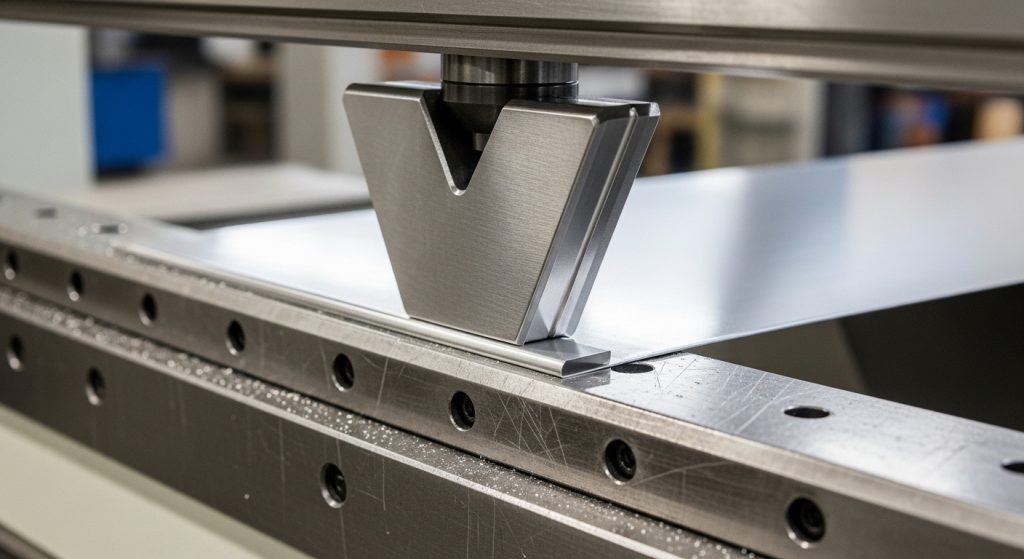

プレスブレーキの金型セットアップがプレスブレーキの曲げ能力に与える影響

V型ダイの幅が曲げのレバーとして機能します. 幅広のVダイは必要なトン数を減らしますが、曲げ半径は大きくなります. 狭いVダイは急な曲がりを作りますが、必要電力を急増させます, プレスブレーキの曲げ能力を超えて工具を損傷させることもあります.

通常、金属の厚さの8倍のVダイを選びます. これはほとんどの仕事の標準です. 小さなダイを使って鋭い角を作ろうとすると, 圧力が急速に上がる. この追加のプレッシャーは、セットアップの物流に大きな負担をかけます. また、ダイの割れやパンチの変形を引き起こすこともあります. 狭い半径の必要性と機械の安全性のバランスを取らなければなりません.

工具の摩耗も必要な力の量に影響します. シャープ, きれいな金型は金属がスムーズに滑りやすくします. 摩耗や汚れた金型は摩擦を増やします. 摩擦は機械が供給しなければならない総力に加算します. この余分な負荷が生産の安定性を低下させます. 長期的に高いパフォーマンスを求めるなら, 道具を常に最高の状態に保つことが大切です. 適切な工具の選択がプレスブレーキの曲げ能力を管理する最も簡単な方法です.

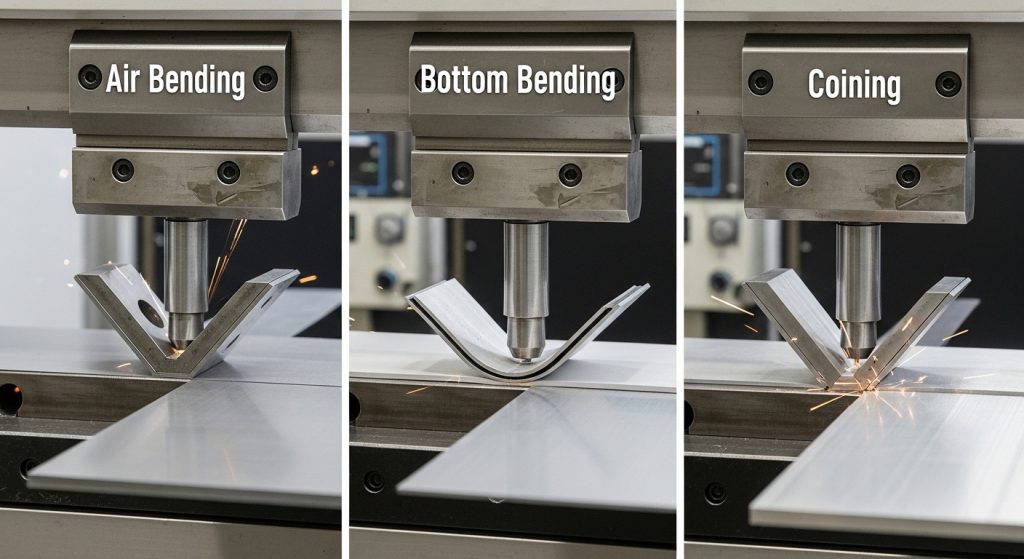

プレスブレーキの曲げ方法がプレスブレーキの曲げ能力に与える影響

金属が工具の三つの点に触れるだけなので、空気曲げで使う力が最も少なくて済む. ボトム加工とコインの形成には、金属を金型に押し込むためにはるかに多くのトンが必要です. 機械の限界内に収容し、高い曲げ信頼性を確保するために適切な方法を選択しなければなりません.

曲げ方法	必要な典型的な兵力	最適なユースケース
空気の曲げ	1x ベースライン	最も多用途な, トン数の節約
ボトムリング	3xから5xの基準線	薄い部品での高精度
造語	5xから10xの基準値	非常に狭い半径, 非常に高い負荷

ほとんどの店では空気曲げが最良の選択肢です. 一つの工具セットで多くの角度を曲げることができます. また、消費電力の比較も低く抑えられます. これにより、より小さな機械で厚い金属を曲げることができます. 機械があまり働いていないからだ, 油圧とフレームから長期的な性能が向上します.

造語は異なります. 実際に金属を潰してスプリングバックを除去します. これには大きな圧力が必要です. ほとんどの現代のプレスブレーキは重いコイン製造には対応していません. 規格のない機械でコインを作ろうとすると, 何かを壊す可能性が高いです. 非常に重い機械や専用の工具がある場合のみ、コインを使うべきです. ほとんどの仕事で, エアベンディングは最も信頼性の高い曲げ方を提供します.

どのプレスブレーキマシンがより高いプレスブレーキの曲げ能力をサポートしているか?

重機は厚い鋼製フレームと大型油圧シリンダーを用いて、高い曲げ荷重を支えます. 油圧オイルクーラーやデュアルドライブシステムなどの機能により、長時間のシフトでも曲げの信頼性を維持します. 剛性フレームの機械は、安価なモデルでプレスブレーキの曲げ能力を制限するたわみを防ぎます.

機械を選ぶとき, フレームの重さを見てください. 重いフレームは通常、曲げ力に耐えるためにより多くの鋼が使われます. この剛性は長期的なパフォーマンスにとって重要です. フレームが荷重でねじれる場合, あなたのパーツは決してまっすぐにはなりません. また、高品質な油圧システムも望ましいです. 良いバルブやポンプは高圧を漏水や速度低下なく処理します.

曲げの信頼性は機械の冷却システムにも依存します. 高トン数の作業は油圧オイルに多くの熱を発生させます. オイルが熱くなりすぎた場合, 機械はパワーと精度を失います. 熱交換器や冷却ファンを備えた機械を探しましょう. これらの機能は部品を保護し、高容量作業を一日中続けられるようにします. この投資は長期的なパフォーマンス向上につながります.

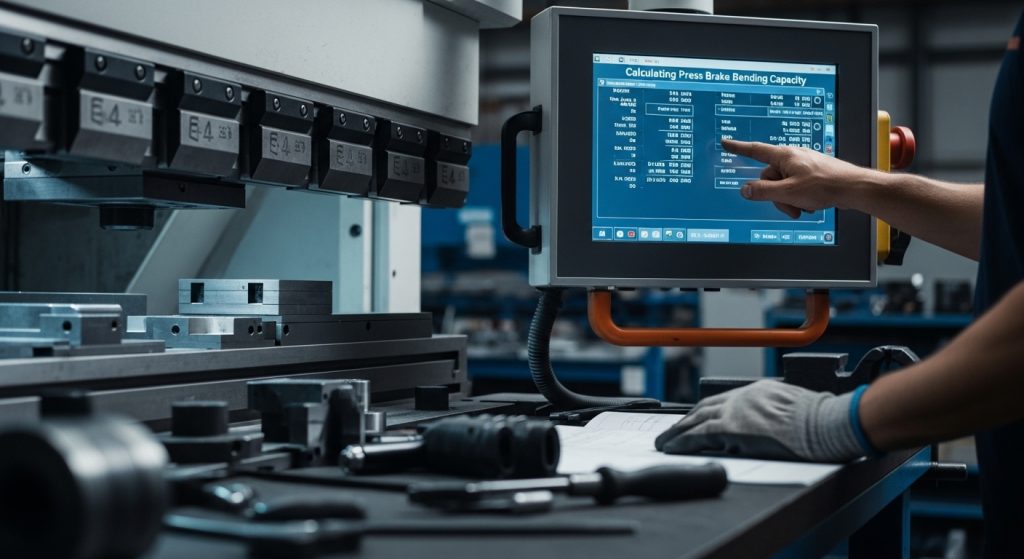

プレスブレーキの曲げ能力を計算する際の一般的な誤り

よくある誤りには、計算時に誤った材料の降伏強度を使ったり、 "ワークハードニング" ステンレス鋼製. 多くの運用者は安全マージンを無視したり、狭すぎるVダイを使用しています. これらのエラーは機械の故障やセットアップの不備につながります.

多くの人があらゆる種類の金属に対して標準的なトン数表を使っています. これは間違いです. 軟鋼のチャートは高強度合金には適用できません. 電力要求の比較を調整しなければ, RAMが過負荷になります. もう一つの問題は、重心からずれている荷重です. もし小さいものを入れれば, 長い機械の一端にある重い部品, フレームをひねる. この不均一なストレスは機械にとって悪影響です.

必ず 20% 数学における安全ギャップ. もしあなたのパーツが必要であれば 90 トン, 110トンの機械を使え. この隙間は金属の厚さや硬度の違いをカバーしています. また、マシンが限界で苦戦していないことも意味します. 機械を で動かす 100% 常に容量が高すぎると長期的なパフォーマンスが台無しになります. これらの予防策を取ることで曲げの信頼性が向上します.

重い曲げ作業に備えるためにどんなステップを踏むべきでしょうか?

始める前にキャリパーで材料のグレードと厚さを確認してください. 工具にひび割れや摩耗の兆候がないか確認し、故障の原因となる可能性があります. 機械のオイルレベルが満タンで作業スペースがきれいであることを確認しましょう. 適切な準備はセットアップの物流を改善し、機器の保護にもつながります.

• 金属板の実際の厚さを測ってください.
• 降伏強度がトン数表に合っているか確認してください.
• パンチやダイの傷や傷がないか点検してください.
• クラウニングシステムが長時間作動しているか確認してください.
• ご自身のマシンコントローラーでトン数制限を確認してください.

信頼性の曲げは、これらの簡単なチェックから始まります. 無視すれば, 工具が壊れたり機械が壊れたりするリスクがあります. 高容量の作業は機材にとって最も危険です. プレスブレーキの曲げ能力計算の小さな誤りでも大きな影響を及ぼすことがあります. 厳格なルーティンに従うことで, 作業場の安全を確保し、機械が長期的に優れた性能を発揮できるようにします.

10mmシート曲げのプレスブレーキ曲げ能力例

厚さ10mmの軟鋼板を曲げるには大きな力が必要です. 標準的な80mm V型ダイの場合, おおよそ必要なのは 80 トンからメートルへの量. もしあなたの部品が2メートルの長さなら, あなたの総要求は 160 トン. この集中した負荷に耐えられるかどうか、機械のスペックを確認してください. 適切な10mmシート曲げには、これらの圧力で変形しない頑丈な工具が必要です. この構成により、生産期間中ずっと曲げの信頼性が高く保たれます. 詳細は以下の通りです。 10mm シート曲げ あなたの計画を助けるために.

曲げ能力を高めるために3200mmプレスブレーキを選ぶべきタイミング

3200mmのベッド長は、10フィートの金属板を扱う工場の標準的な選択肢です. このサイズはセットアップの物流に優れた柔軟性を提供します. 長い部品や複数の小さな部品を同時に曲げることができます. あなたが 3200MMプレスブレーキ, その全長にわたって最も厚い材料に十分なトン数を確保する必要があります. この機械サイズは、一般的な製造工場での長期的な性能に優れています. 物理的な設置面積とプレスブレーキの総曲げ能力とのバランスを提供します.

大きな曲げ能力の作業に4000mmのプレスブレーキが必要な場合

大規模な工業プロジェクトでは、しばしば 4000MMプレスブレーキ オーバーサイズパネルの扱いに. これらの機械は側面フレーム間の隙間が広いように作られています. この余裕があれば、材料が機械構造に当たることなく長い部品を曲げることができます. この機械はとても長いからです, 曲げの信頼性を維持するためには高度なクラウニングシステムが必要です. 大型のインフラ部品や重いプレートを扱う作業なら、このサイズを選ぶべきです. ロングベッドは大型ワークの複雑なセットアップ管理を管理しつつ、生産をスムーズに進めます.

なぜ200Tプレスブレーキがステンレス鋼のプレスブレーキ曲げ能力が高いのか

ステンレス鋼は軟鋼よりもはるかに丈夫で、曲げるにはより多くの圧力が必要です. ある 200Tプレスブレーキ 6mmまたは8mmのステンレスプレートを使用する作業場にとって強力な選択肢です. この機械は、金属の高い降伏強度を克服するために必要な電力要求の比較を提供します. ステンレス鋼は大きな反発力を持っているからです, 追加のトン数のおかげで、正確な角度を得られます. これらの作業に200トンの機械を使うことで、曲げの信頼性が損なわれません. また、機械の油圧システムも保護します, 長期的なパフォーマンス向上につながります.

必要なプレスブレーキの曲げ能力に基づくCNCプレスブレーキの選び方

現代 CNCプレスブレーキ 曲げ能力の管理がずっと楽になります. コンピューターは、入力する資材や道具に基づいて必要なトン数を計算します. この自動化により、人的ミスを減らし、セットアップの物流が改善されます. CNC機械を選ぶとき, 大規模な教材ライブラリを含むソフトウェアを探しましょう. これにより、プレスブレーキの曲げ能力を特殊合金に正確に合わせることができます. 高品質なCNCシステムは、一貫した曲げ信頼性と優れた長期性能を確保する最良の方法です.
