板金曲げ機におけるESAコントローラー: 特徴とワークフロー
板金製造における精密さはもはやプレスブレーキの機械的強度だけではありません; 脳卒中を支配する知性の問題です. 現代の製造業において, ザ ESAコントローラー CNC曲げ作業の世界的な標準として確立されました, 複雑な3D CAD設計と物理部品の実行をつなぐ橋渡しを担います.
板金曲げにおけるESAコントローラーとは何ですか?

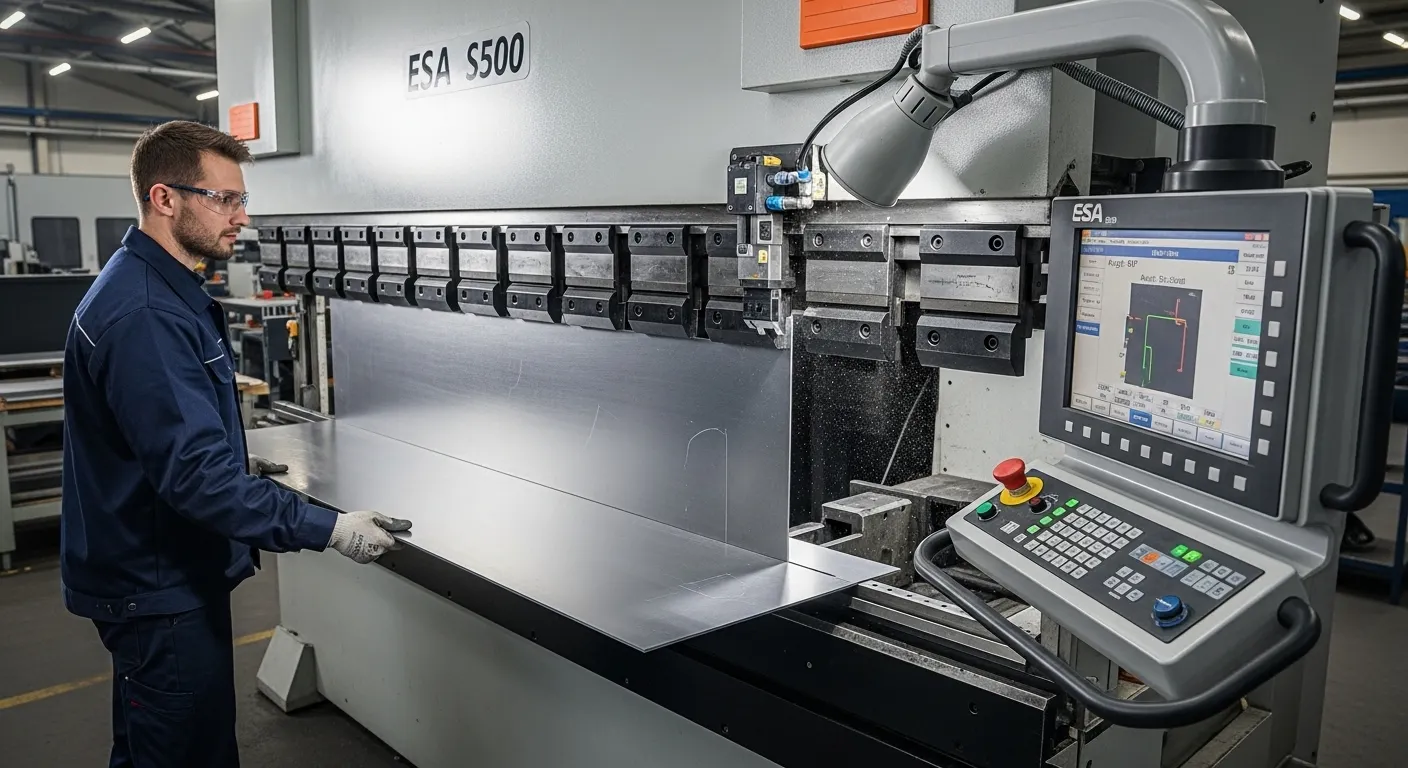

ESAコントローラーは、プレスブレーキ専用に設計された高性能CNCシステムです, 複数軸での自動制御を可能にする, 角度計算, および油圧補償. これは、オペレーターが3Dファイルをインポートできるため、曲げ作業の流れを簡素化します, 衝突を防ぐために曲げシーケンスをシミュレートします, また、材料のスプリングバックのリアルタイム補正を管理します.
- 精密制御: Y1の管理, Y2, および複数のバックゲージ軸 (X, R, Z1, Z2) ミクロンレベルの精度で.
- 使いやすいインターフェース: S600シリーズのような現代のバージョンはマルチタッチスクリーンと直感的な2D/3Dプログラミングを特徴としています.
- 効率: 特徴 "自動曲げ" セットアップ時間を最小限に抑えるために最も効率的な工具経路を計算するシーケンス.
- クラウンイン・インテグレーション: 自動管理 プレスブレーキクラウニング ワークピース全長にわたって一定の角度を確保するためです.
- 安全性 & 交通アクセス: レーザー安全システムおよびIndustry 4と統合.0 遠隔診断のプロトコル.
なぜESAコントローラーがCNCプレスブレーキの業界標準なのか?
ESAコントローラは、高度な計算能力と簡素化されたユーザーインターフェースのバランスを取っているため、メーカーに好まれています. 一方、手動曲げは高度な技術を持つオペレーターが曲げ減分やフランジ長を計算する必要があります, ESA CNCはこれらの計算を自動化します, 人的ミスの許容範囲を減らし、スループットを向上させる.
B2Bの事業のために, ESA装備の機械のROIはスクラップの削減に見られます. コントローラーがパンチが金属に触れる前に曲げをシミュレートしているからです, "第一部, 右部" 生産は目標ではなく現実となる.
ESA CNCシステムの主な特徴
現代のESAコントローラー, 例えばESA S630, S640, そしてS660, 標準的なプレスブレーキを高精度な生産セルに変換する一連の工具を提供します.
多軸管理

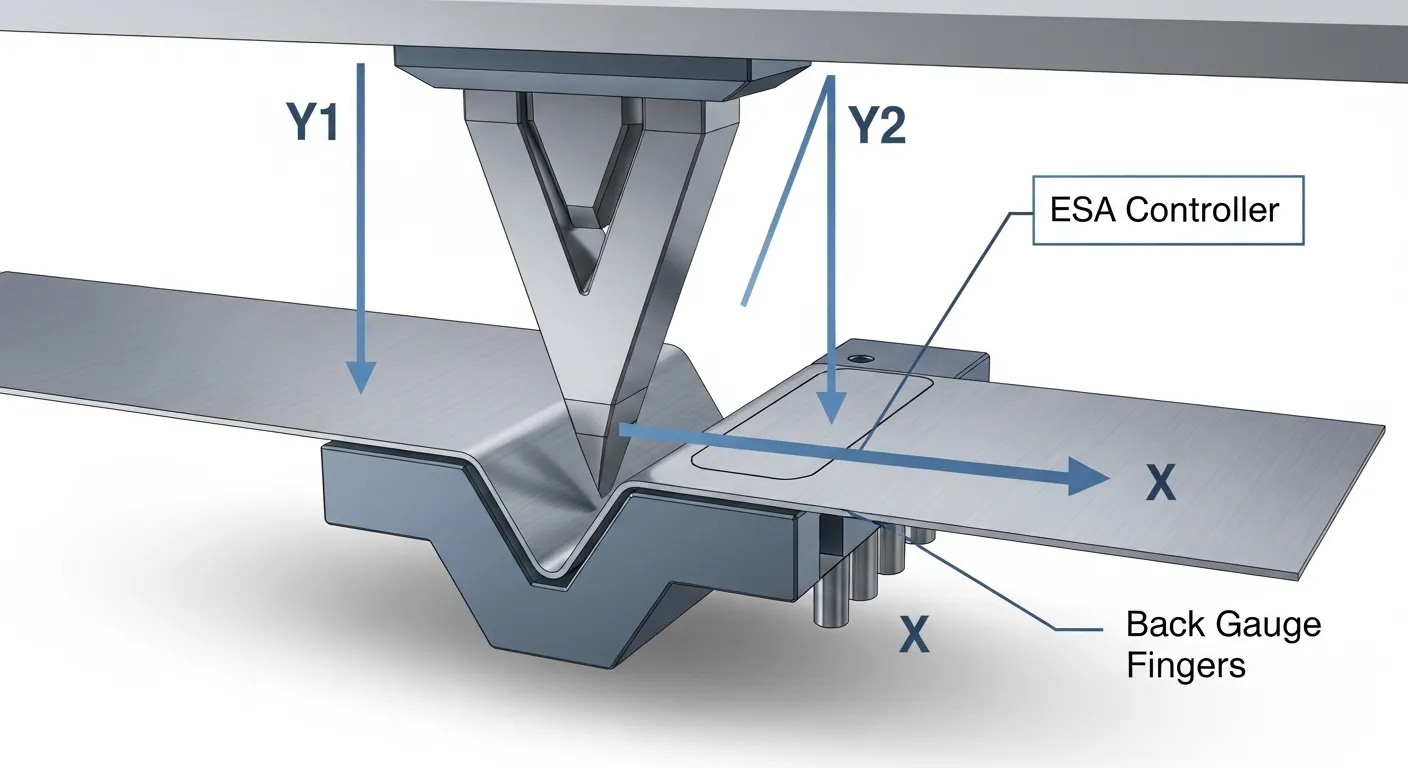

コントローラーは基本的な3軸構成から複雑な8軸構成まで幅広く対応可能です. 理解 8軸CNCプレスブレーキの意味 ここで重要な点です, ESAユニットはRAMの同期運動を調整しなければなりません (Y1, Y2) バックゲージの独立運動とともに (X, R, Z1, Z2) さらには前方の支柱まで.
2Dおよび3Dグラフィックプログラミング
オペレーターは画面上で直接部品を描画したり、DXF/STEPファイルをインポートしたりできます. ソフトウェアは自動的に現像されたシートの長さを計算します, 最適な曲げ順序を決定する, 内部ライブラリから適切な工具を選択します.
リアルタイム角度補正
ESAコントローラーはしばしばレーザー角度測定システムと連携します. もし材料の性質が (例えば硬度や厚さ) 少し変化します, コントローラーは曲がりの中間偏差を検出し、パンチの深さを調整して正確なターゲット角度を実現します.
技術的比較: ESAコントローラーモデル
| 特徴 | ESA S630 (エントリー/ミッド) | ESA S640 (上級) | ESA S660/S800 (ハイエンド) |
| 陳列 | 10" タッチスクリーン | 15" タッチスクリーン | 19" マルチタッチ |
| マックス・アックス | 最大4 1 | 最大6 1 | 8から128まで |
| ビジュアル | 2Dグラフィックス | 2D/3Dグラフィックス | フル3Dシミュレーション |
| ベスト・フォー | ジョブショップ, 単純な部分 | 大量生産 | 複雑な3Dジオメトリ |
| その | Windows組み込み | Windows 10/11 IoT | Windows 10/11 IoT |
ESAのワークフロー: CADから完成品まで
ESA搭載マシンのワークフローは線形で失敗しないように設計されています, ベテランの製造者と新しいオペレーターの両方に対応しています.
パートプログラミング
オペレーターはタッチスクリーン上で部品プロファイルを描画するか、USBやネットワーク経由で3Dファイルをアップロードします. ESAソフトウェアは幾何学を分析し、潜在能力を特定します "衝突ゾーン" 金属が機械のフレームや工具に当たる場所.
工具選択
コントローラーは保存されたデータベースから最適なパンチ&ダイを提案します. 現在の工具では必要な曲げ半径が不可能な場合, 管制官はサイクル開始前にオペレーターに警告を行います.
シミュレーションと最適化
足踏みペダルを踏む前に, オペレーターは曲げの3Dシミュレーションを閲覧します. ここで、 4軸対8軸CNCプレスブレーキ 明らかになる; ESAコントローラーは、機械ハードウェアが許容する自由度に応じてバックゲージの位置を異なる方法で最適化します.
処刑と戴冠
カーブが始まると, ESAコントローラーは必要な圧力を計算し、自動的に油圧クラウニングシステムを調整します. これにより機械ベッドの自然なたわみを補います, 機械の中心部の角度が端部の角度と一致するようにすること.
実際の製造ケーススタディ
ケーススタディ: カスタムキャビネットでの設置時間短縮
中規模の工業用エンクロージャーメーカーが手動プレスブレーキを使用していました. 複雑な8曲げキャビネットドアの設置時間は45分でした, 1回のランで平均3個のスクラップピースが使えます. JSRAGOSプレスブレーキに切り替え、ESA S640コントローラーと3Dオフラインプログラミングを行った後, 準備時間は10分に短縮されました. 3Dシミュレーションでは設計段階で衝突の問題が特定されました, スクラップをほぼゼロに減らし、日々の生産量を35%増加させること.
ケーススタディ: 精密航空宇宙ブラケット
高強度アルミニウムとステンレス鋼を扱うTier 2の航空宇宙サプライヤーは、材料のスプリングバックの違いが部品の15%の品質検査に失敗していることを発見しました. 彼らはESA S660コントローラーとレーザー角度追従システムを統合していました. ESAのコントローラーは、すべての曲がり角に対してリアルタイムで深度調整を行いました. 拒否率は0.5%を下回りました, そして会社は12ドル以上の節約を達成しました,000 毎月の無駄な特殊合金の計算.
よくある質問
はい, ESAコントローラーは後付けに人気があります. しかし, 油圧バルブを比例弁にアップグレードし、対応可能なリニアエンコーダーを取り付けて、コントローラーが実際に "トーク" 機械のハードウェアに.
そうですよ. ほとんどの最新のESAユニット (S600シリーズ以降) イーサネットポートとWiFiを備えています, リモート技術サポートの実現, 機械監視, そしてERPシステムとの直接統合による生産指標の追跡.
インターフェースはアイコンベースで、タブレットの使用に非常に似ています. 基本的な曲げの知識を持つオペレーターは通常、数時間で既存のプログラムの操作を習得し、1日のトレーニングで新しい2Dプログラムを作成できます.
ESAのソフトウェアには "資料ライブラリ。" 引張強度と厚さを入力します, コントローラーは自動的に曲げ減りと圧力を調整します. あなたもできます "ファインチューン" これらの設定は実際の結果に基づいており、特定のバッチ向けのカスタム材料プロファイルを作成します.
結論
ESAのコントローラーは "脳" これにより、板金曲げ機が最大限の性能を発揮できるようになります. 最も難しい計算を自動化し、3Dシミュレーションを通じて視覚的な安全網を提供することで, 高いOEEを保証します (装備の全体的な有効性) そして一貫した部品品質.
- 現在のスクラップ率を監査してください: もしあなたが資料の5%以上を失っている場合 "テストカーブ," ESAコントローラー付きのCNCへのアップグレードは、高い投資効果の選択肢である可能性が高いです.
- 自分の軸のニーズを評価する: 部品が 8軸システム またはESA S630を搭載した4軸機械で十分の場合もあります.
- デモリクエスト: JSRAGOSチームに連絡して、ESAインターフェースのバーチャルデモンストレーションをご覧いただき、あなたの特定のDXFファイルがどのようにソフトウェアで扱われるか確認してください.
