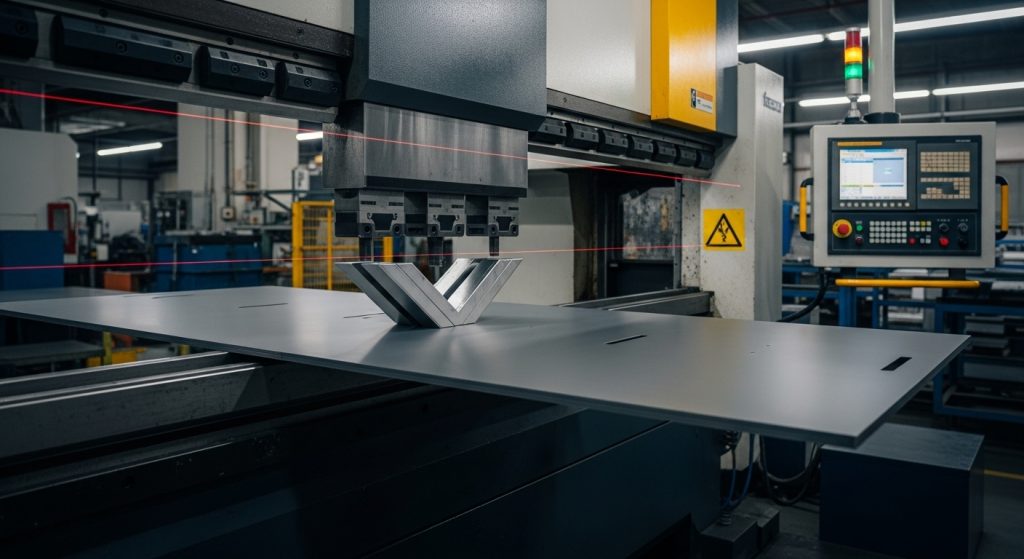

電気エンクロージャー用CNCプレスブレーキ: パネル曲げのベストプラクティス
電気エンクロージャー生産のためのCNCプレスブレーキの選択は、あらゆる産業メーカーにとって重要な決断です. 一般的な金属製造とは異なります, 電気囲いは、パネルが完全に正角く、ドアが隙間なく揃うために極めて精密な作業が必要です. ドアのたわみを防ぎ、ロックとヒンジが毎回揃うために、パネルエッジの直線性や曲げの安定性を管理しなければなりません.
ドアギャップの許容差の曲げ依存性は、高品質なキャビネットと不合格部品の差となることが多いです. CNCシステムを使えば、パネルの角の寸法の直角度の制御ができます, これは筐体のNEMAまたはIP定格を維持するために不可欠です. また、表面の品質も守る必要があります, 特にコーティングされた材料の場合, パネルコーティングの変形、視認性リスクを防ぐため.
このガイドでは、ベンドシーケンスの計画方法と、エンクロージャーアセンブリのアライメントリピート精度を達成するための適切な工具の選択方法を解説します. これらのベストプラクティスに従うことで, 廃棄物を減らし、内部部品やバスバーにぴったり合うようにできます.
なぜ電気エンクロージャーパネルの曲げにはCNCプレスブレーキの精度が必要なのか
電気キャビネットの製造は、複雑な曲げをほぼゼロ誤差で繰り返す能力に依存しています. 多くの場合、各パネルの幾何学的フラットネスの曲げ依存関係が重要な6面形のボックスを作り出しています. もし一つのパネルが少し反っているなら, 全体がねじれる, そのため内部の取り付け板を取り付けることができません.
- 四角さこそが王様です: エンクロージャードアの縫い間隙の許容差管理を一貫させるためには、すべての角で厳密な公差を維持する必要があります.
- ホールアライメント: 多くのパネルにはあらかじめ穴が開けられています. 部品が張力なくボルトで固定できるように、取り付け穴の位置依存性が高い必要があります.
- スタッキング制御: CNCを使うことで、多重曲げの位置公差の積み重ね管理に役立ちます, 最初のカーブでの小さなミスが4回目で大きな問題に発展します.
- 再現可能なバッチ: ドアと付属品の交換可能を確保するために、500番目のキャビネットは最初のものと同一である必要があります.
CNCプレスブレーキは精密サーボを用いて、ラムの深さをミクロン単位で一定に保ちます. この安定性こそが、エンクロージャーアセンブリのアライメントリピート精度を可能にしています, 異なる演算子を使っていても. パネル取り付けのアライメント寸法のずれを最小限に抑えると, 組立チームは手動調整にかかる時間を大幅に節約できます.
CNCプレスブレーキを用いて作られた典型的な電気エンクロージャーパネル
産業用キャビネットの各部分にはそれぞれ固有の役割があります, また、それぞれ保護ハウジングの寸法精度許容レベルを満たすために異なる曲げ戦略が必要です.
- キャビネット外シェルパネル: これらの大きなパネルは長い縁を曲げる必要があり、適切な密閉のために完全に平らでなければなりません.
- パネル別: ここでは精度が最も高いです; パネルドアのヒンジの位置合わせは、滑らかなスイングと密閉のために非常に重要です.
- 内部取り付けプレート: これらは内部部品クリアランスの維持と電気ショート防止のために高い曲げ精度が必要です.
- バスバー保護カバー: 小さい, 電気的安全エンクロージャーの密封性が求められる複雑な曲がりは、使用者を活気から守るために必要です.
- コントロールボックスハウジング: 多くのリターンベンドを持つコンパクトユニット, リターンベンドクリアランスのための専用工具が必要.
ドアパネルを曲げるとき, ザ "リターンフランジ" ガスケットを保持するものは完全にまっすぐでなければなりません. パネルの端の直線性や曲げ安定性が失われた場合, ガスケットは均等に圧縮されません. これにより囲いの環境評価が不合格になります. CNC機械を使うことで、長い刃が曲がらないように正確な圧力をプログラムできます.
電気的な筐体でよく使われる材料の種類とその挙動
筐体に選ぶ金属は、スプリングバックや表面保護に対応できる機械のセットアップを決定します.
| 材料 | チャレンジ | プロセス調整 |
| 冷間圧延鋼 | 高精度の必要性 | 角度の一貫性のために厚さセンサーを使いましょう |
| 亜鉛メッキ鋼 | コーティング破壊リスク | コーティングストレスを減らすためにダイ半径を拡大する |
| ステンレス鋼 | 高弾性回復 | スプリングバックのためのオーバーベンドマージンを拡大する |
| アルミニウム | 表面マーキングと不安定性 | ナイロン工具のインサートを使い、RAMの速度を落としましょう |
屋外の囲いは、屋外の耐腐食形成特性のためにステンレス鋼で作られることが多いです. しかし, ステンレスはシートスプリングバックパネルの角度ドリフトが大きく、CNCプログラムで補正する必要があります. 亜鉛メッキパネルは、曲がりが鋭すぎるとコーティング層の亀裂拡大リスクがあります. 曲げの鋭さと保護用の亜鉛層を保つ必要性のバランスを取らなければなりません.
エンクロージャーパネルのエッジ品質と精度のための工具戦略
使う道具だけが金属に触れる部分です. 工具の選択はパネルの端の変形、応力分布、最終的なキャビネットの外観に直接影響します.
- 標準硬化型金型: 表面のKontakt転写マーキングが気にならない内部プレートや隠しブラケットに使用されます.
- 研磨された金型: ドアパネルに不可欠なのは、ダイショルダー圧力コーティングの破損リスクを防ぐためです。. 滑らかな道具は金属の上を滑りながら噛みつかずに済みます.
- セグメントドツール: これは小型のコントロールボックスに最適な選択肢です. これにより、1つのセットアップで箱の4つの側面を曲げても、側面のフランジに当たらずに済みます.
もし工具のアライメントの微小なずれが少しでもずれていると, 最終コーナーでパネルインパクトが見られます. コーナーはそうはなりません "閉じる" 完璧に, 隙間を残す. 高品質な囲い工場では、ラムに直線を保つ精密研磨工具を使用します. これにより、曲げ全長にわたる圧力が均等に保たれます, これがプロフェッショナルな縫い目の秘訣です.
パネルのねじれや組立のずれを防ぐための曲げシーケンスプランニング
曲げる順序は曲げ自体と同じくらい重要です. 不十分な配列はパネルの残留応力分布シフトを引き起こします, そのため、金属がポテトチップスのようにねじれます.
よくある間違いは、長いフランジを最後まで曲げてしまうことです. まずは長いエッジベンディングを行い、主要な構造を確立するのが一般的です. これにより、長辺の曲げたわみの蓄積が減少します. 角を曲げて順番を乱すと, コーナーカードや応力、集中回転のリスクがあります, これによりパネルが正方形から外れます.
エンクロージャーシーケンスのセットアップルール:
- まずは小さな曲げの安定基準となるために、最大のフランジから始めましょう.
- Use a "リターンカーブ" パネルが工具に押し付けられない順序.
- 各バッチの最初の部分を測定することで、ベンド後の弾性回復アライメントドリフトを考慮してください.
- プログラム "停留時間" ストロークの底に置いて、金属が形を定めるのを助ける.
バックゲージの精度と電気エンクロージャーのリピート生産における役割
バックゲージは、ヒンジの穴がフレームの穴と合っているかを確認する鍵です. バッチエンクロージャーの寸法一貫性を維持するためには、非常に厳密なバックゲージリピート位置分解能が必要です.
囲い込み作業において, パネルの端を基準に使うことが多いです. パネルの基準エッジが低い場合、繰り返し安定性が低い, その後の曲がり角は間違った場所になります. これにより、位置の許容差が損傷する穴が開きます.
バックゲージの不適切な設定のリスク:
- ドアのずれ: 後方ゲージの指が正方形でない場合, ドアは歪んでぶら下がる.
- ヒンジバインディング: フランジの長さのわずかなずれがヒンジのボルト固定を難しくします.
- シールギャップ: フランジが短すぎる場合, ゴムシールはフレームに届きません.
- 議会拒否: 単体では問題なさそうに見えるけれど、最終段階でぴったりと組み合わさないパーツ.
組み立て拒否の原因となる一般的なエンクロージャーパネルの曲げミス
スクラップを避けることが利益を維持する最善の方法です. エンクロージャー業界のほとんどの組立拒否は、プレスブレーキで修正可能な単純な誤りから発生します.
- 間違ったV-ダイ: Vダイが小さすぎると、コーティングの微細破壊応力が発生します.
- シーケンスストレス: パネルツイスト残留応力の不均衡を引き起こす順序での曲げ.
- ギャップの問題: アセンブリシームのずれ伝播は通常、単一の悪い角度から始まります.
- シール失敗: 角度が1度でもずれている場合, 角度偏差によるエンクロージャーのシール破損を引き起こすことがあります.
電気エンクロージャー製造のためのCNCプレスブレーキプラットフォームの選択
選択時 精密エンクロージャーパネルサーボ曲げプラットフォームの安定性, 組み立て速度に投資しているのです. 注文に対応するためには、パネルリピートバッチ生産の信頼性を持つ機械が必要です. ドアを操作できるように、マルチツールのエンクロージャーフォームの互換性を探してください, シェル, 1台のマシンにブラケットが付いています. 厳密な公差パネル曲げ制御システムこそが、すべてのキャビネットが長持ちするように作られる唯一の方法です.
アルミニウム製電気囲いパネルと軽量曲げの考慮点
と共に働くこと アルミシートプレスブレーキ アルミニウム筐体パネルの弾性リカバリ増幅を扱う必要があります. アルミニウムは非常に柔らかいため、軽量パネルの変形や不安定性範囲の問題が発生しやすいです. 低硬度のエンクロージャーパネルの傷の敏感さを避けるには、表面の外観保護による曲げ方法を必ず使う必要があります. これらのパネルは軽量化に最適ですが、機械には優しく触れる必要があります.
CNCプレスブレーキを用いた鋼板電気筐体の製造
ある 鋼板プレスブレーキ はキャビネット業界の主力です. 冷間圧延のエンクロージャーパネルの曲げ安定性ゾーンがあり、角度が非常に予測しやすいです. これらの機械は、鋼板の囲い込みにより圧力の予測性を提供します, これは長期的な仕事にとって非常に重要です. 大量の鋼製筐体生産中に亜鉛メッキ層が剥がれないように、コーティング鋼板の曲げ表面リスク管理を必ず実践してください.
HVACパネル曲げからの精密転移レッスン
長いパネルの安定性については、 HVACプレスブレーキ セットアップ. これらの工場では、薄いパネルフランジのたわみ制御方法を用いて、大きな板が反るのを防ぎます. パネル継ぎ目形成の繰り返し公差安定性は、電気ボックスに必要なものに非常に似ています. 長板の端の曲げ直線性のコントロールを極めることで、大きなキャビネットが四角く静かに保たれます.
ステンレス製屋外電気筐体とスプリングバック戦略
屋外 ステンレス鋼製プレスブレーキ セットアップは高弾性回復のステンレス鋼スプリングバック増幅を考慮しなければなりません. これらのパネルは、軟鋼よりも曲げにくい特定のステンレス製の耐腐食性形成特性を持っています. ターゲットを当てるには、ステンレスパネルの角度補正マージンコントロールを使う必要があります. これにより、屋外のエンクロージャー表面仕上げ保護の曲げ方法が金属のプロフェッショナルな見た目を保つことができます.
電気エンクロージャー作業が激しいプレート曲がりに近づくと
一部の産業用キャビネットは ボイラープレート曲げ 重軌エンクロージャー構造パネル成形のアプローチ. これは薄板材とは大きく異なる板圧縮変形荷重分布を含みます. 厚い筐体でシェルを曲げる圧力の上昇は、軽量機に負担をかけることがあります. 厚い壁の防爆キャビネットに移る際は、重工業のエンクロージャー許容差とシートの許容差のコントラストを理解しておく必要があります.
最終の思い
電気エンクロージャー製造において完璧なフィットを実現するには、適切な曲げ順序と高精度なCNCプラットフォームを組み合わせることが重要です. パネルの直角さに注目し、素材の表面を保護することでした, すべてのキャビネットが現場で長く使えるように工房から出てきてくれます. プレスブレーキの精度こそが信頼性を保証する唯一の方法です, 封印済み, そしてプロらしい仕上がりの最終製品.
