CNCステンレス製曲げ機 2026: 方法, 幾何学, そして再現可能な結果
CNCステンレス鋼の曲げ機械の作業はしばしば「単純な曲げ」と表現されます,しかし実際の生産は制御された変形です, 制御された回復, そして表面品質の管理、特に 2026, 耐性や見た目が強さと同じくらい重要な場合. ステンレスは設定がずれると容赦がありません. ダイオープニングの小さな変更, パンチ半径, または、材料バッチがきれいな90°を高価な再作業ループに変えてしまうこともあります. 良いニュースは、曲げることは予測可能にできることです. 角度を本当に制御するいくつかの技術的なレバーを理解すれば, 長さ, そしてフィニッシュ, ステンレスベンディングは単なる当て遊びのように感じられなくなりました.
JSラゴスにて, 私たちはデザインを設計します 作業場や工場向けのCNCシステム 教えられる曲げる結果を求めている, 繰り返します, そしてスケール. このガイドは、曖昧な理論に隠れずに、ステンレスベンディングの明確な「地図」を求める初心者や制作チーム向けに書かれています.
板金曲げとは何か 私n 2026
板金曲げは、パンチを金型に押し込むことで、平らなシートを定められた角度や半径に成形します. 紙面上, 考え方はシンプルです: 力を使った, 曲がりを作る. 実際に, ステンレス鋼は現実世界で3つの複雑な問題を加えます:
・弾性回復 (スプリングバック) これにより圧力が解放された後の最終角度が変わります
・修正を難しくし、再作業時のリスクを高める加工硬化
•工具の痕が外観スクラップになることがある表面感度, 「軽微な欠陥」ではありません。

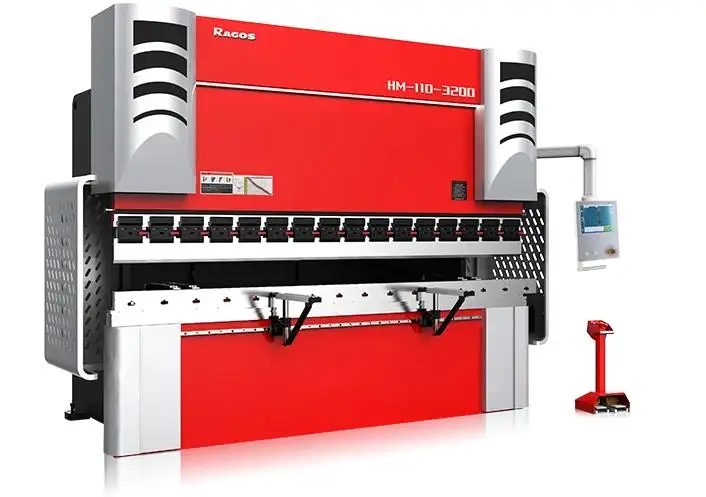

これらの要因が理由です, CNCステンレス製曲げ機は、再現性を追求する最も信頼性の高い方法です. CNC制御で貫通深度を決定します, バックゲージの位置, および各部門ごとに一貫した報酬. また、実績のある設定を保存することも可能です, つまり、成功したベンドは部族的な知識ではなく、プロセスライブラリとなります.
最初のカーブの前に, チームは適合と機能を決めるパラメータについて合意すべきです:
・材料の厚さとグレード
•内側半径と目標角
•曲げ手当, ベンド推論, およびK因子
・工具の選択 (開業, パンチ半径)
•品質目標 (次元のみ, または次元 + 化粧品)
それらが定義され記録されるとき, ステンレスの曲げは感情ではなく測定可能になる.
なぜステンレス鋼の曲げは軟鋼よりも硬く感じるのか
多くのオペレーターは軟鋼やアルミニウムに自信を持っています, そしてステンレスに驚かされる. 理由は運が悪いわけではありません. ステンレスは変動を増幅する特性を兼ね備えています:
・より強靭な→はより多くのトン数とより剛性の高い機械構造を必要とします
•良好な延性→複雑な形状を形成できます, しかし、角度に簡単に「ロック」しません
•曲げゾーン→ワークハードニングは最初のヒット後に硬くなります, 修正費用の引き上げ
日々の敵はスプリングバックです. 「仕上げ90°」は、荷重の下で正確に90°まで曲げることで実現されることは稀です. 学年によります, 厚さ, ツーリング, および曲げ半径, 最終的な角度を得るためには、しばしば曲げる必要がある. だからこそ、CNCステンレス製曲げ機が重要なのです: 報酬を調整できます, そしてオペレーター間のドリフトなしに繰り返します.
混合作業を行う工場向け, 最大の生産性向上は、スプリングバックへの対応を標準化することから得られます. 「もう一度やり直す」ではなく,「ルールセットを作るんだ: グレード + 厚さ + 金型 = 初期補償.
選択 t右曲げ法 fまたはステンレスジョブズ
異なる方法で似た形状を作ることができます, しかし、同じ安定性は持っていません, 速度, または表面の結果. 以下はステンレス生産における実用的な「いつ何を使うべきか」の地図です.
- V字曲げ: ワークホース・メソッド

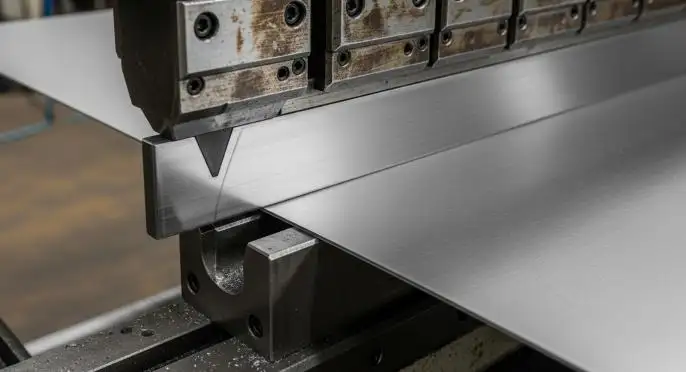

V字曲げが最も一般的なアプローチです. パンチでシートをV型ダイに押し込みます, 角度を作る.
- 空気の曲げ
エアベンディングではシートが金型に完全にはまらない. 角度の結果は主にパンチ貫通深度に依存します, だからこそ、現代のCNC制御は大きな違いを生みます.
•ベスト: アングルが頻繁に変わる混合作業工場
・強度: 1つのツールセットで、適切な奥行き調整で複数の角度を提供できます
・トレードオフ: スプリングバックはより高い, したがって、補償は慎重に管理されなければなりません
- ボトムリング (コイン方式のボトムリングを含む)
ボトムは材料をダイ壁に近づけます, 安定性の向上とスプリングバックの最小化.
•ベスト: 角度の安定性がKPIとなる繰り返しラン
・強度: テストピースが減り、セットアップの安定化が速くなります
・トレードオフ: 空気曲げよりもトン数が高く、工具の負荷も大きい
JS RAGOSのワークフローにおいて, エアベンディングは、高混合生産の実用的なデフォルトであることが多いです, 一方、ボトムは再現性目標が厳しくなったときに選ばれます. どちらの場合も, CNCステンレス鋼曲げ機は、成功した貫通値を節約できるため、制御が向上します, リコール, 標準化.
部品が合うかどうかを決定する幾何学
曲げるのが予測できないと感じるなら, 通常、フラットパターンの計算や中立軸の仮定が現実と一致していないためです. 3つの項目に注目してください: 中立軸, Kファクター, および曲げ許容度.
曲げるとき, 内側の表面は圧縮され、外側の表面は伸びます. その間には中性軸が位置しています, 長さが変わらない層. フラットパターンはこの軸を中心に計算されます, シートの中間厚みのあたりはデフォルトではありません.
Kファクター: 実用的な意味
K因子は中性軸が厚さ内で位置する位置を示します. 多くの初心者は、常に中央に置かれていると思い込んでいます. 実際には, 材料や曲げ方法によって変化します.
•一般的な慣行, Kファクターはしばしば0.30〜0.50の間で位置します
・空気曲げにおけるステンレス鋼用, 多くの場合、0.42〜0.48に近いです (実用的なスタートバンド, 普遍的なルールではありません)
なぜこれが重要なのか: もしKファクターが間違っているなら, あなたのフラットレングスは間違っています. 間違ったフラット丈は間違ったフランジサイズになります. フランジサイズが合わないと組立上の問題になります.
曲げ手当: 覚えておくべき公式
広く使われている曲げ許容度の式は次の通りです。:
BA = A × (P/180) × (R + K × T)
ここで:
A = 曲げ角 (学位)
R = 内側曲げ半径
K = K 因子
T = 材料厚
CNCステンレススチールベンディングマシンのワークフローの利点は一貫性にあります. 工具の検証を行ったら + 材料のK因子, 再利用すれば、再試験のカットを減らすことができます.
どうやって to 推測せずにスプリングバックをコントロールする
スプリングバックは除去できません, しかし、繰り返し可能な方法で制御することは可能です. 最終的な角度には3つの要素が支配しています:
・材料の強度と厚さ: 強い材料はより強く跳ね返ります
・内側半径とダイ開口部: より大きな半径と広いダイオープニングは通常、スプリングバックを増加させます
•曲げ方法: 空気曲げは最も跳ね返す能力を持っています; 底を押さえて減らします; コイン方式はさらに減らしますが、より高いトン数を要求します
ステンレスV型ダイの選択における一般的な指針は、材料厚さ6〜8×程度のダイ開口部を出発点として選ぶことです. それは法律ではありません, しかし、角度の不均一や表面損傷を引き起こす極端なセットアップを避けるのに役立ちます.
最も信頼できる工場の方法は、制御されたオーバーベンディングです + 測定:
・まずは合理的な報酬目標から始めましょう (多くの場合、数度の差があります)
•テスト曲げ, リリース後の最終角度を測定してください
•小さなステップで調整しましょう
・最終設定をそのグレード/厚さ/工具の組み合わせの標準として保存します
JSラゴスにて, 私たちは、グレードを含む「材料・方法・工具」ライブラリの作成を推奨しています, 厚さ, 開業, パンチ半径, ターゲット角度, および補償価値. これにより曲げは繰り返し可能なプロセスになります, 記憶力テストじゃない.
初心者向けのステンレスの例 あるND どうやって to スケール・イット
簡単な訓練ケースを考えてみましょう: 304 ステンレス, 3.0 厚さmm(mm), 500 mmの曲げ長さ, 目標90°.
実用的なワークフローは:
・厚さと曲げ目標のためにVダイ開口部を選択してください
・ピック・エアベンディング (フレキシブル) またはボトムニング (再現)
•曲げをテストし、解放角度を測定する
・設定を補正し保存する
•チェック角度, フランジ長, および表面の痕跡
CNCステンレス製曲げ機は、結果を標準化します, 「フィール」への依存を減らす,そして訓練時間を短縮する. 各オペレーターが個人的な習慣を作るのではなく, 工房は共有の曲げ基準を製作しています.
JS RAGOSが注力すること on fまたは測定可能な成果
CNCシステムは、あなたが本当に関心を持つ生産指標を向上させる場合にのみ価値があります. JS RAGOSは、現場で測定可能な成果に焦点を当てています:
・試験部品→少ない試験部品で繰り返し可能なCNC制御, スクラップが少なくて済む, より安定した納品スケジュール
・初心者がより早く習得できるプロセスに優しいパラメータ入力→, 経験豊富なオペレーターはストレスの少ない状態で作業できます
・角度安定性の向上→方法および工具の誘導, スプリングバックの驚きが少ない
•表面保護意識→ブラシ付きまたはミラーステンレスの工具痕の減少, 見た目の拒絶反応が低い
ステンレス鋼の曲げが標準化される場合, あなたの品質は同時に二方向に向上します: パーツのフィット感が良くなる, そして表面の見た目も良くなります. この組み合わせこそが「2026年対応」のベンディングの意味です.
CTA: ステンレス製の曲げを計画しているなら 2026 そして、より簡単に訓練できるプロセスを求めています, 繰り返しやすい, そしてスケールしやすい, CNCステンレス製曲げ機のおすすめについてはJS RAGOSにお問い合わせください. あなたのステンレスグレードを共有しましょう, 厚さ範囲, パートの長さ, およびベンドタイプ, そして、その方法をマッチングするお手伝いをします, 工具のアプローチ, 生産目標に合わせたコントロール戦略.
